BigMuffモドキ
2005年3月頃
目次
BigMuff
Tone Stack calculator
工作
性能
****
***
***
はじめに
健康（不健康？）ネタは喜ばれませんが、前年暮れから持病の腰痛悪化休業療養、本年入院手術回復退院復帰。つくづく健康一番と実感した時期です。同時に「やり残し」への不安が募り（大袈裟だが本音）製作活動に拍車がかかりました。
これが「やり残し」？かというと語弊がありますが、しばらく「完成品」に至った電子工作がありません。もしかしたら腰痛悪化の一因にもなったかも知れぬ、昨年のBASS用キャビネット作りに絡むネタとして始めました。
201805xx記：ページの清書とともに、一部・・・いや、ソレナリの加筆改ざん・訂正をしました。
BigMuff
***〜
いささか嗜んできたBASSの腕前はさて置いて、BOSSのフランジャーやコンプレッサーなども試してはいました。後のMIDIゴッコで導入した、マルチエフェクターなる1Uラックマウント製品などでのお遊びも。

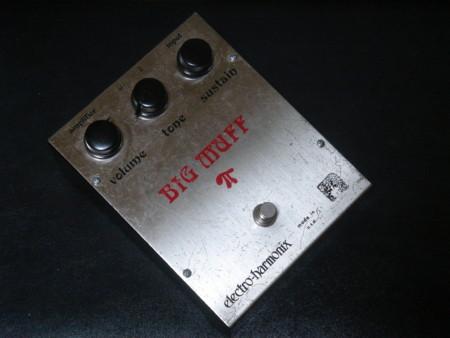

WEBで拾った写真ですが、「2nd '73〜'76年・USA」とか。いや、本物はおろかレプリカも存じ上げませんでした。諸解説によるとエレクトリックギター用「歪み」系エフェクターらしいのです。
マルチ物の中にある歪み系プログラムとは一線を画す・・・か、ど〜かはわかりまヘン。使う気ににもならンかったのです。BASSの音を歪ませるって輩は、よっぽどの変態だろう・・・との偏見持ってます。でも見事な効果を得てる楽曲・録音も知ってます。
参考サイト「BIG MUFFπ大辞典002・http://iiotoshiteruze.com/a/page003.html」や「Effects Maniacs・http://www.geocities.jp/hirock2001/diy2/」は凄く内容が濃い。
引用した一部URLは、検索不可のところがございました。お詫び申し上げます。m(_ _)m
まともなアプローチとは言えませんが、BASS用に拵えたSPを「Audio AMP」で鳴らしてもツマラナイ音でしかありません。いや「詰まった」音なので「詰まらない」音が欲しいというべきか。そりゃBASSAMPで鳴らすべし・・・、その前に小手先の策を弄する手抜きを、てな。
まずは単純に、BASS・BOOSTを考えましたが、楽器用の音作りには「楽器用」エフェクターだろ？と、探しました。グライコやパラメトリックEQの「安い」のをです。そりゃあ・・・ありますが、新品は高い・・・なら作っちゃえという訳です。
実はまだ“Big Muff”に絡んでおりません。前振りですな。
Tone Stack calculator
****〜
WEB上では「エフェクター自作」ネタは結構検索できますね。そこで出会ったのがコレ。

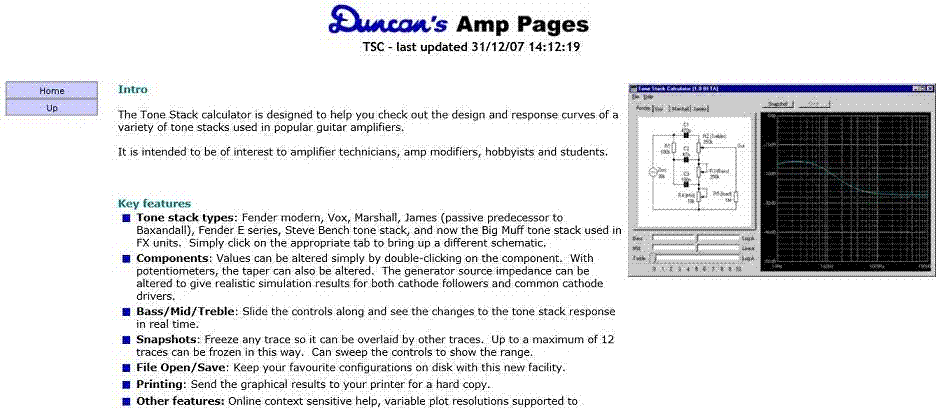

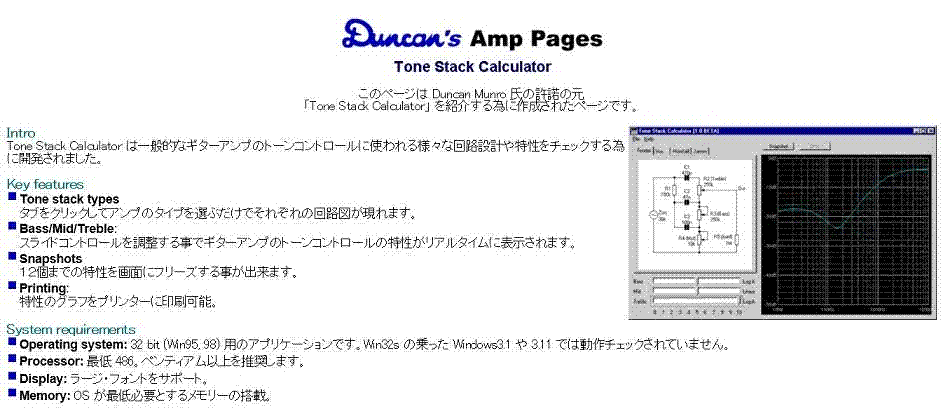

高名なDancanのサイトの「http://www.duncanamps.com/tsc/index.html」です。
20131231現在ではこんなのも見つかりました。上記の日本語サイトですね。
おっと、201805xx現在ではこんなの見つかりませぬ。上記の日本語サイトだんたンだが。
嬲ってみました。Audio用途になり得ないだろうが、著名なFender社のTone回路。3Knob全てセンターで、このF特とは。
****

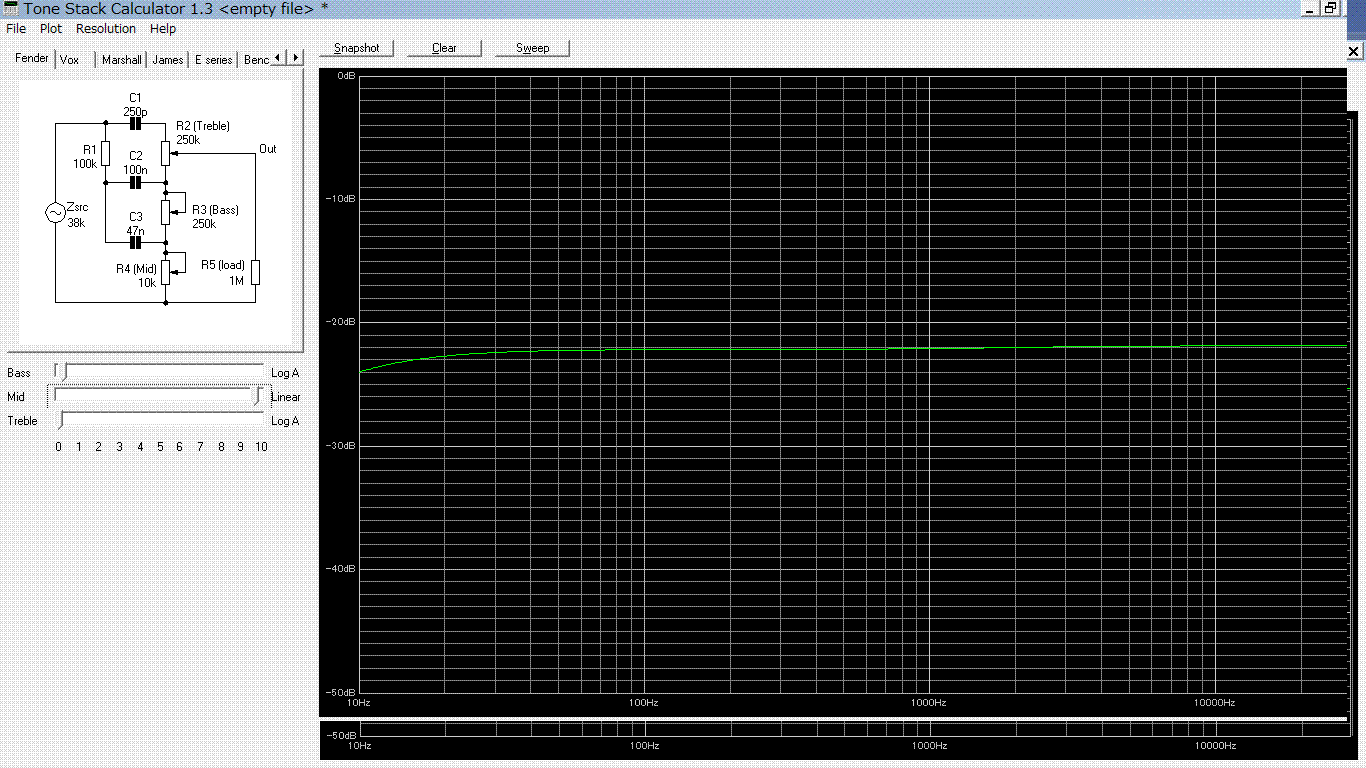

Fender社での「ほぼ」フラット・ポジションは・・・こんなに偏ってます。面白〜い。
****
おお、遊んどっちゃイカン・・・でも遊べるプログラムです。左上の回路選択中の「James」は、Audio用で見たことがあるような奴でした。

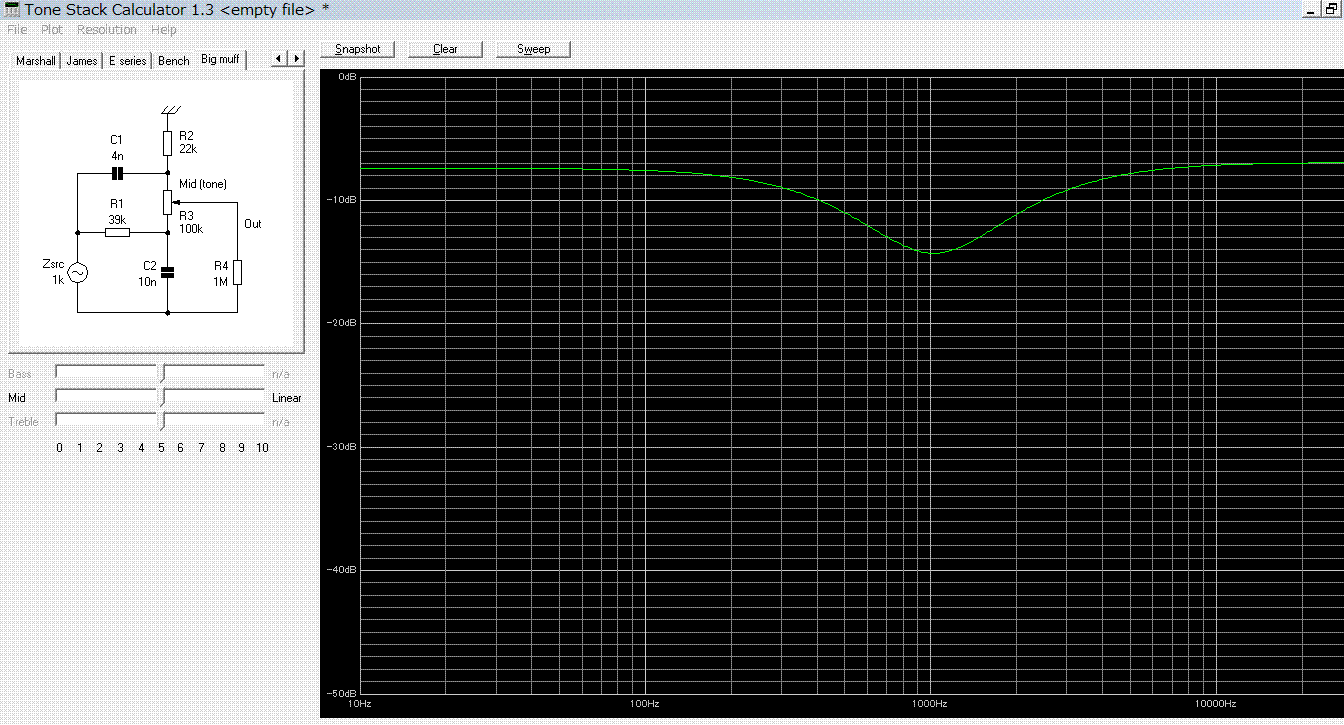

これが「Big Muff」のTone回路。
他が2〜3個のコントロールKnobなのに、之奴だけ１個で済ましてる“潔さ”を感じました。簡単そうだからこれにしましょう。
3行空けのために・・・こげなことを
工作
****〜

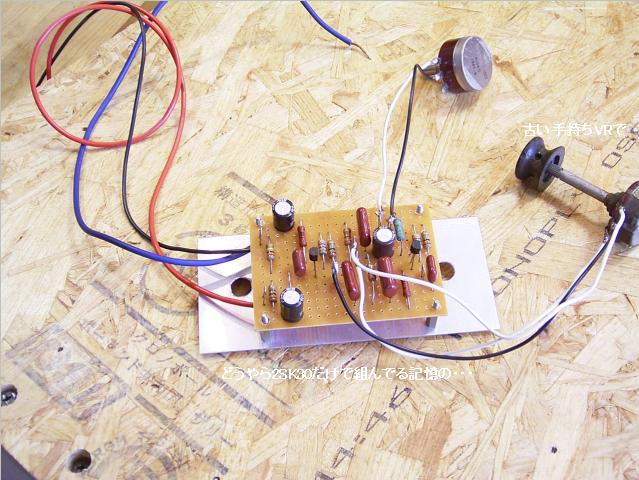

まずは手持ち部品で。
コントロール部は一段から。
TSCアプリのグラフィックイメージは面白いが、フィルタ定数は“BASS弾いて聞いて”400Hz近辺を選んだ記憶。

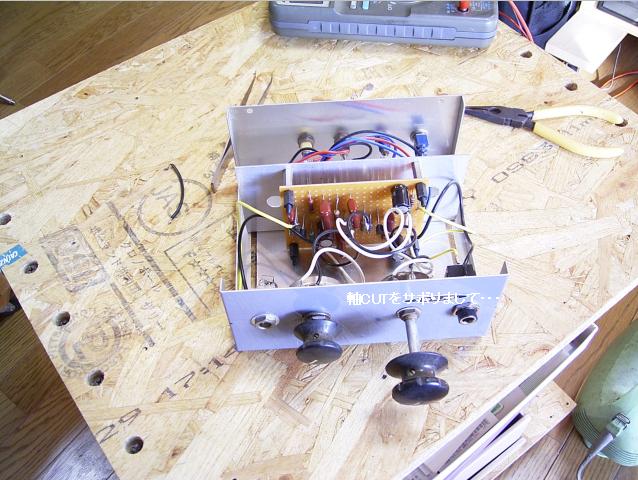

モライモンケースに収納。

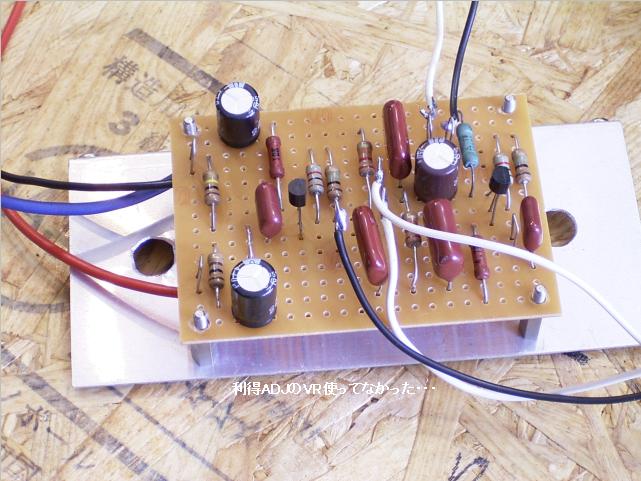

左のKnobは入力レベルADJ、右がフィルタコントロール。
すッごく効くが、BassBoost側しか使わない結果に。もっとキツく効かせたくなりました。

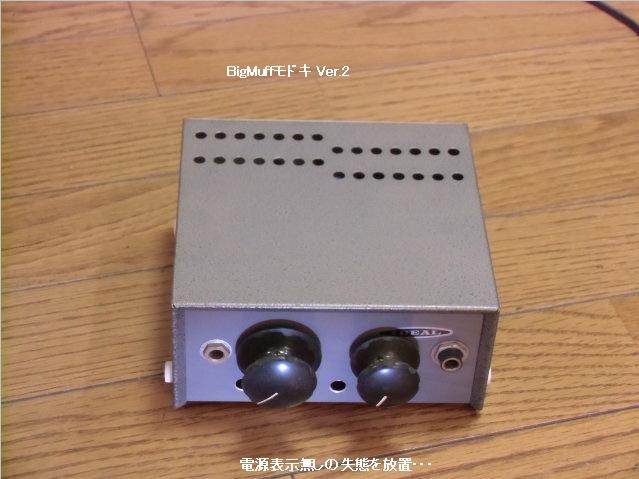

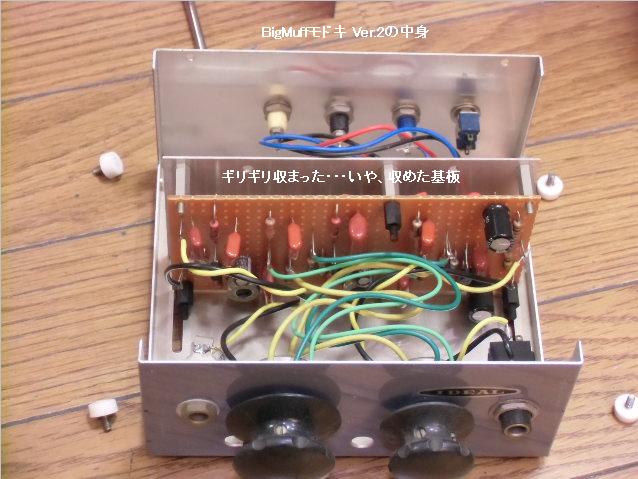

VRを新調してコントロール部を二段重ねに。入力レベルADJは省略。
やりすぎた感もあるが、2個のコントロールでいぢり甲斐あります。ドンシャリ設定も出来ますぞ。
3行空けのために・・・こげなことを

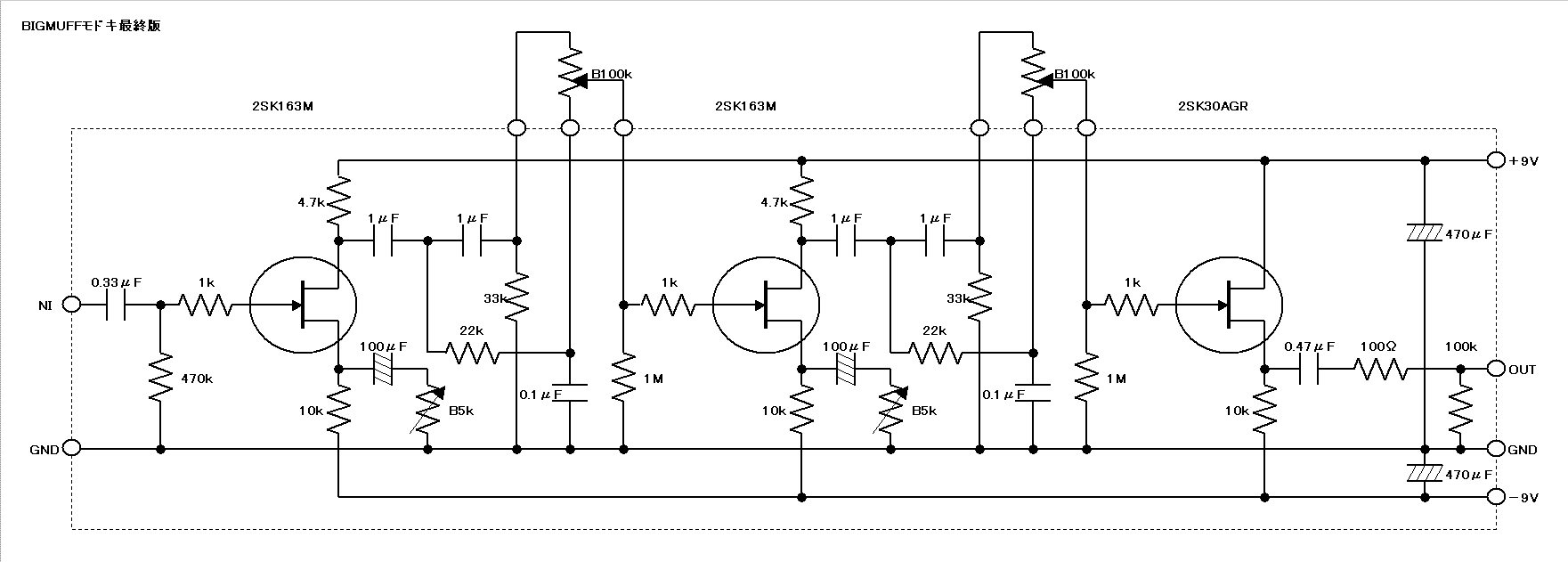

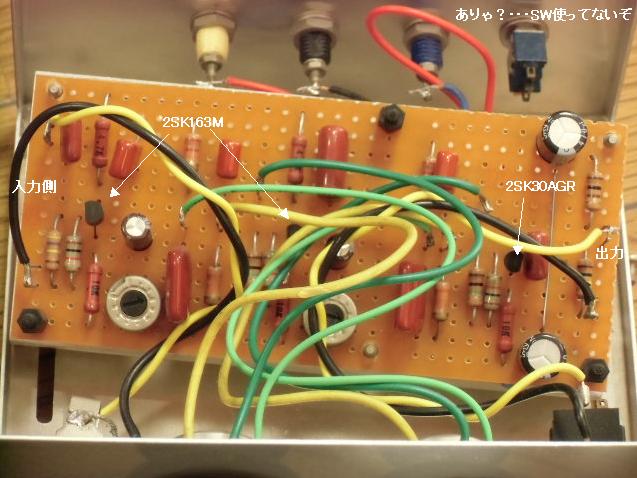

完成したつもりの最終2段Ver.
パッシブ回路なので、少なからぬ挿入損失があります。前段でゲインADJ付き増幅、後段はバッファとしました。電源は006Pｘ2を想定しましたが、±15Vくらいまでなら使えるんぢゃないかな。
****
3行空けのために・・・こげなことを
性能
****〜
TSCアプリ上では、VRセンターが必ずしもフラットではないのです。Audio的「平坦さ」が求められる世界ではないので苦にはなりませんが、技術的な興味は湧きます。電気的特性を調べてみようかなと考えました。
・・・
スミマセン・・・調べる気持ちが萎えてしまいました。
****
