6CW5・OTL
20130520～
目次
30A5で基礎実験
6/8CW5で実験
6CW5x16/片chで妄想
ユーゴ・6CW5x100本買う 2014****～
東栄のトランスを買う
***
***
はじめに
下世話な話で恐縮だが、YUGO・6CW5が「安い」うちに拵えたいネタ。
安いから多数使用を前提に「自己バイアス」で低負荷OTLを目論見ます。真面目に「固定バイアス」でやれば？・・・いや、それは30MP27で懲りた。

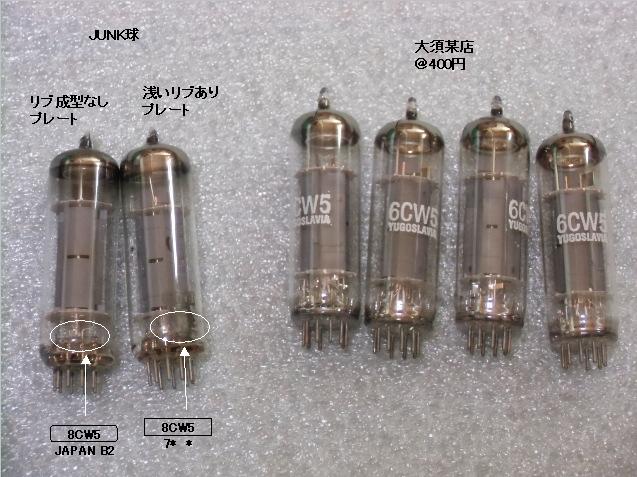

左は手持ちJUNK・8CW5、ブランド違いの不明球。
右がYUGO・6CW5。＠400円だったが、サンプルとして4本購入。
3行空けのために・・・こげなことを
30A5で基礎実験

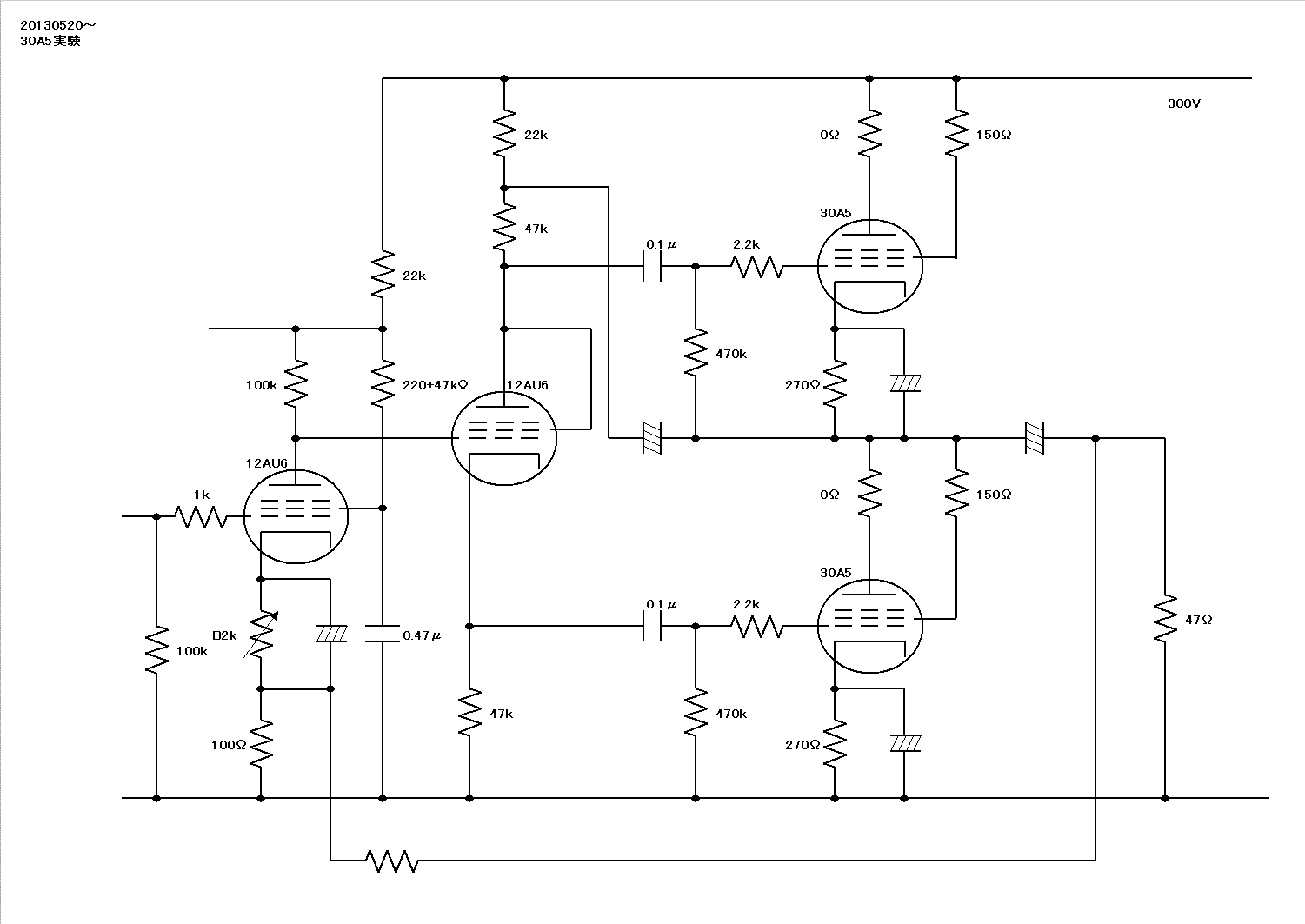

30MP23・SEPPの実験基板残骸が残っているので、ほぼそのまんま再利用。
各Rk＝270ΩでIbo≒40mA。Ibmax値の記録が無いし、波形の撮影も忘れてる。著しいクロスオーバー歪みは見られなかった記憶・・・。

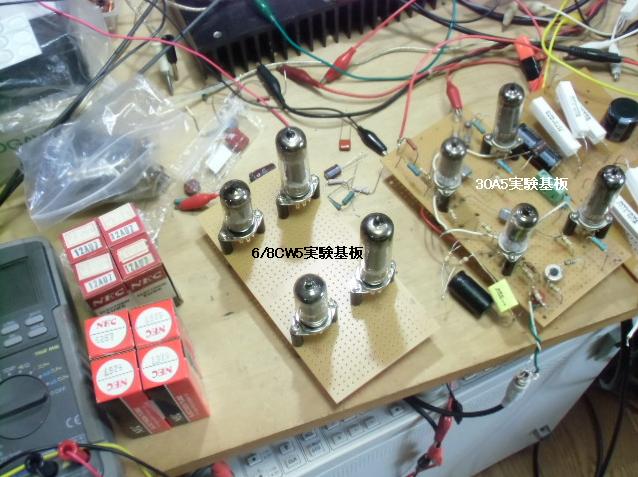

写真の右端が、この実験基板。中央は作りかけ6CW5用実験基板。

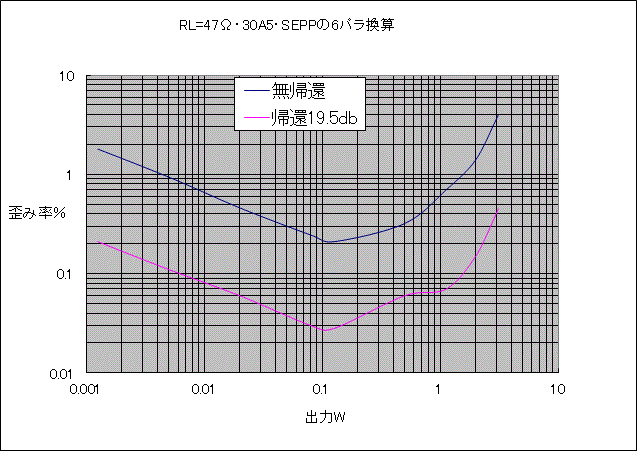

実験の実態は30A5ｘ2のSEPPですが、6パラ換算の「妄想」特性を掲げました。胡散臭いのは承知ですが、RL＝8Ωに「3W」は出る見込み。6CW5でも同様かと推測。なお、1kΩの帰還抵抗値で仕上がり利得約21db、負帰還量は約19.5db。SEPP一組に47Ωの負荷は軽く無いが、無理でもない印象。実際には12本要るんだから・・・考え込む。
いや、ステレオ分24本・・・更に考え込む。
6/8CW5で実験

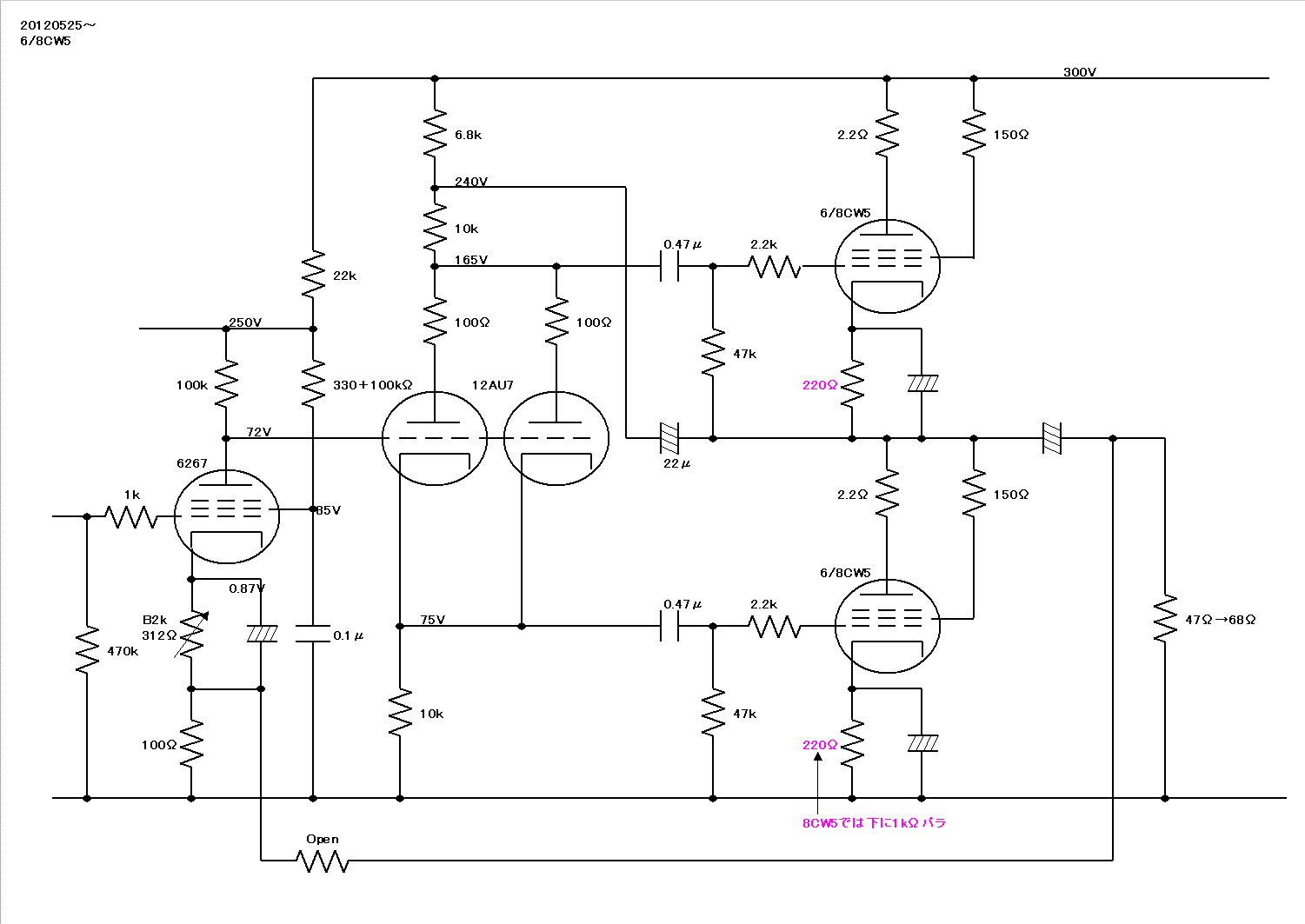

JUNK球・8CW5実験では、上/下各Rk＝220/180Ω、Ibo≒50mA動作に替えました。Philips/Mullardデータでは「Pp＋Pg2＝13W」と書いてあるので、盲目的にIboを増したのです。
9P出力管なので前段も9P管に。やや古めかしいが、普通の選択。今風？の6EJ7・5687あたりがオモシロいかも。
12AU7の両プレート個々に挿入した100Ωは、単にIb値点検の為。使い慣れてないタマなのでバラつきを見たかっただけです。結果は・・・数値記録してない手落ちだが、杞憂だった記憶。
出力段のRg＝47kΩは、多数個パラを想定した数値です。

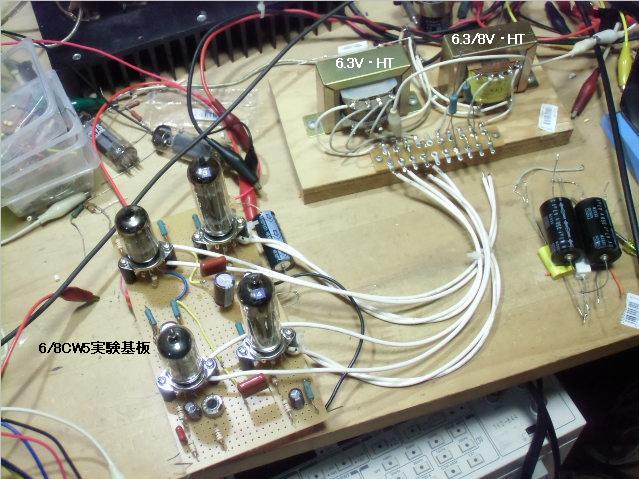

JUNK・8CW5から試しました。残念ながらペア性が悪く・・・ちゅうか、下側RkのADJでも上下Eb≒137/140V、上下Ek≒11/9V、Ibo≒50mA。上下Rg端電圧が6.4/0.6mVですから・・・上が？。

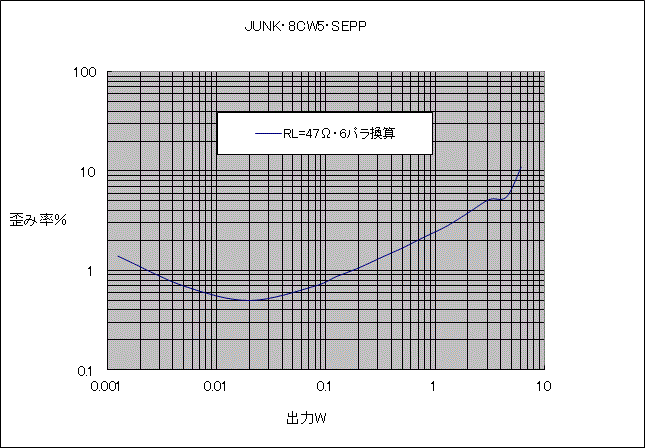

前例にならって“胡散臭い”6パラ8Ω負荷換算のグラフです。ややSEPPの平衡が悪い様子。裸利得は、37.7db。20db内外の負帰還は可能・・・って、高帰還前提のアタマになってる。
3行空けのために・・・こげなことを
＠400円のYUGO球を4本サンプル使用。上下とも各Rk＝220Ω、同じくIbo≒50mA動作です。

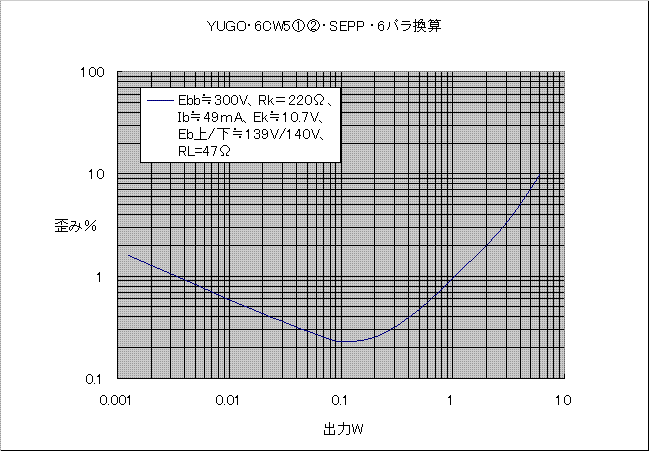

単に連番①②と③④組のテストです。①②組はDC的にも良好ペアと感じます。③④はいささか合わんが、歪み率特性に差が無い印象。
胡散臭い（クドい！）6パラ換算で、4Wくらいは期待できそう。カーブも立ってきて、波形クリップも上下一致し、SEPP平衡は良好に見える。

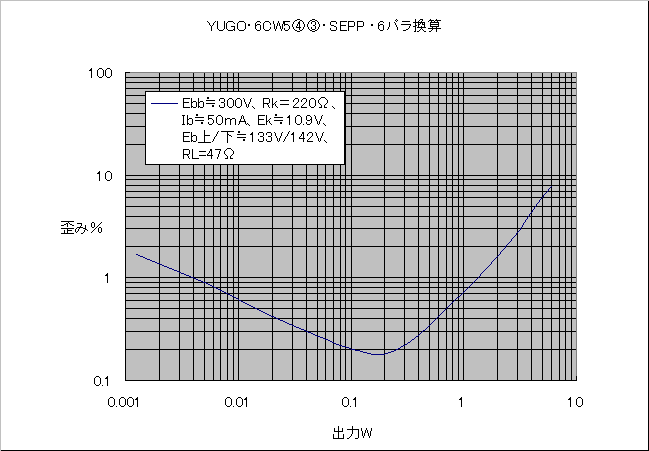

③④組の上下逆転でも、歪みカーブには変化が見つけづらい。

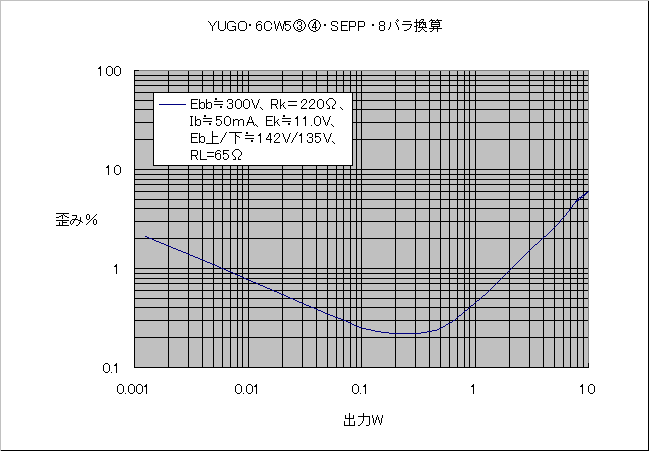

ついでにRL＝65Ω（64Ωじゃあなかった）で、胡散臭い（クドいって）8パラ換算。8Wは期待できるので悩む。
最大出力では、Ibmax≒70mA、Ebb≒295Vほど。三角波近似の波形ひずみは相変わらずでしたが、クリップ超えまでクロスオーバー歪みは見られなかったのは救いでした。浅目か深めかは解りませんが、充分AB級動作範囲内で働いていると思いました。
6/8CW5・SEPP実験では負帰還をかけませんでした。30A5(T)SEPP実験の方が2dbほど裸利得は大きいが、初段6267と12AU6の差でしょう。似たようなモンです。
6CW5x16/片chで妄想
悩みます。低負荷OTL一般の「多数パラ有利」のジレンマです。気持ちは片ch16本コースに傾いてます。
漠然とした期待だけで始めた実験ですが、具体的に妄想を想像？すると、まずは両ch分、24～32本を並べられるシャーシーが・・・。
まさか、W600mmｘD450mmちゅう「特注」などイヤです。一般品の最大級ですと、W450ｘD300でしょ？。

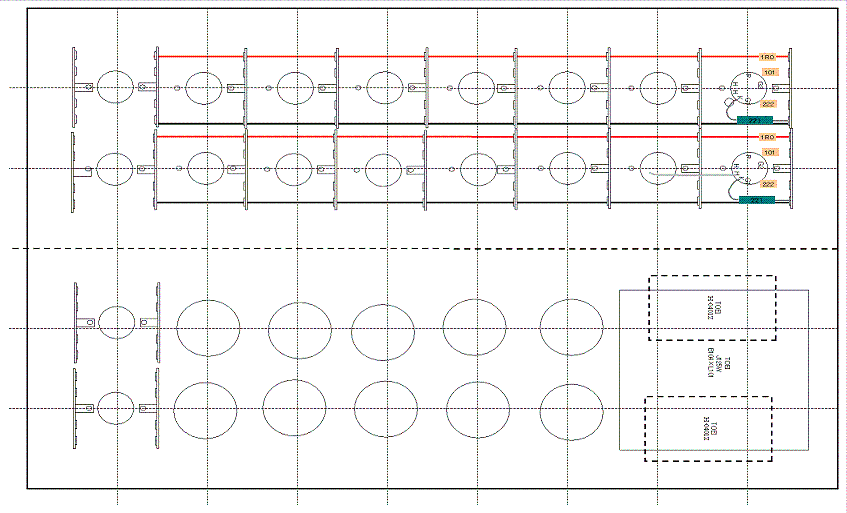

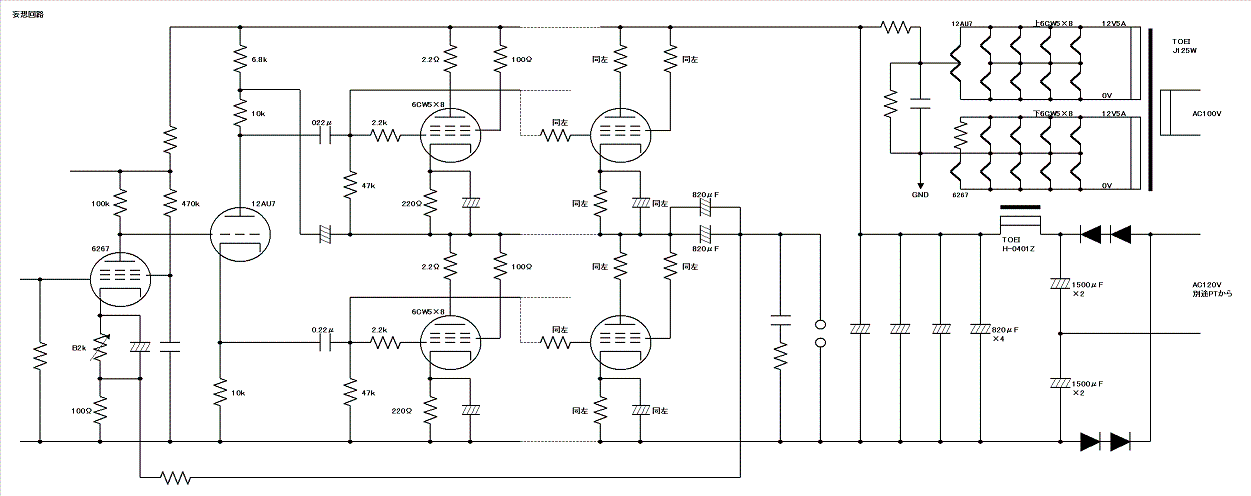

450ｘ300のMONO構成ｘ2chが現実的な構想かなあと。いろいろ練ってみますと、8パラ16本が、タマ間隔50mm（キツイな）で、ナントカ前段2本と一部電源平滑部までを「押し込む」コトは可能と考えます。
裏表の明示が無いヘンな作図。出力管を手前にしたい目論見で書いてるので・・・ウラ側だと解って～ください～・・・。
ヒーターの全直列100V点火も考えたが、非レス管なので却下。本当は6.3V10Aの2巻線タイプがいいのだが、市販標準品に無いので、0～6～12V・5AのHTを載せる。
東栄J-1205は1次90Vタップがあり、候補。ついでにB電源平滑に手頃な40mH・1AのH-0401Zを見つけました。Ebb≒300Vライン使用に耐えるなら、使いたい。2個まで内蔵できそう。
3行空けのために・・・こげなことを

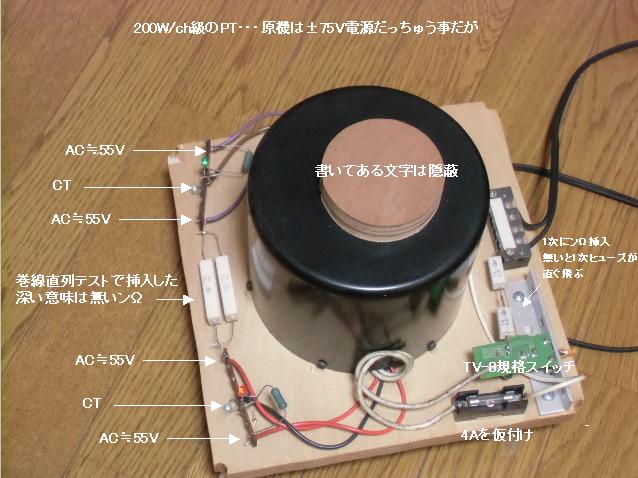

片ch辺り、Ibo≒50mAｘ8＝400mA・・・最大0.6Aを超えるかもしれない電源には、不釣合いなほど最適？なトロイダルトランスがございます。実測55～0～55VAC（無負荷時）巻線が2組。元々は200W級ｘ2chのTRアンプ用ですから、容量を気にする必要が無い。これは他の妄想OTLアンプにも流用する見込みです。
「TV-8規格のスイッチが必須」との先輩の教えで、困った事に“原機”のPushSWしか該当する手持ちがない。新規調達でも、マウント方法・形状も含め選択肢は少なそう。
この体裁ではマズイけど、このまま使いそうです。測ったら11kgありました。
_Philips.GIF)

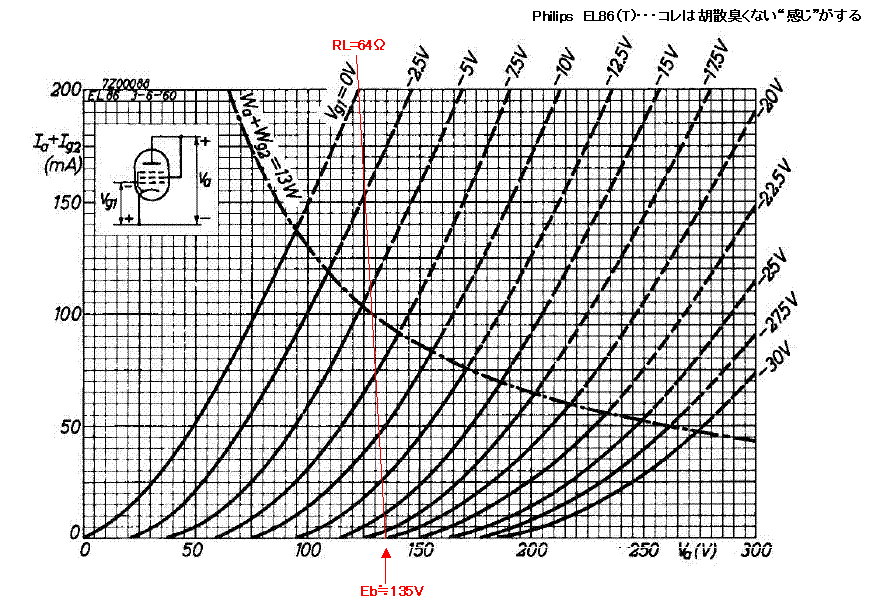

いかにも妄想なんですが、6CW5（T）の諸元を8倍すると、あの「7241」１本に相当しそう。
Ehkだけは受信管定格なので、どーにもならんが。
タマタマでしょうね。「Ia＋Ig2」軸上限の200mAに、Vg1＝0V曲線が交差するトコロとRL＝64Ω負荷線が近似した模様。Eb≒135V近辺の動作だろうと、結果を含めて“都合よく”推測してます。サンプル球のコンディションが想像出来て嬉しい。
多数個パラのおかげで、Ppmax＜13Wです。無理すりゃEb≒200V(Ebb＝400V）のSEPPで、30W/8Ωあたりを狙えると思うのですが固定バイアス必須の動作条件。やりません。
基幹パーツの「YUGO・6CW5」は・・・まだ数量を揃えておりません。いつまで「安い」のだろうか。

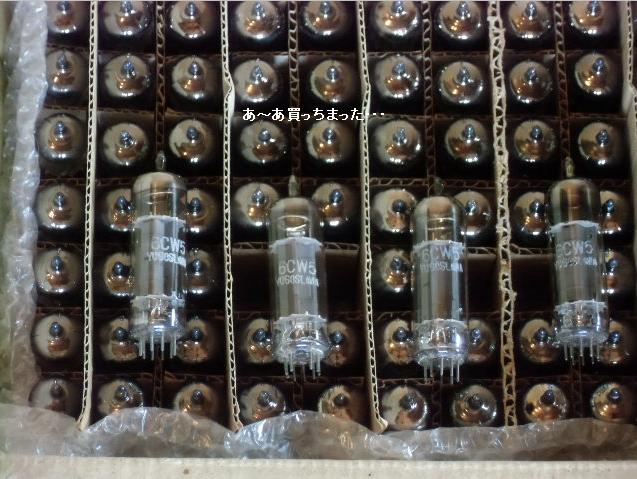

ユーゴ・6CW5x100本買う
2014**～
これから熱くなるっちゅうのに、熱い（当地方言では“あっつい・・・”と発音したい）実験を始めようとは。でも完成は寒くなる頃を狙ってます。
バルク品100本買いは、はぢめて。ショップHPにも「おことわり」があったが、印字はばらつく。
しかし問題は“中身”です。
8パラの選別は、考えただけでアタマが痛い。静止時Ibとバイアスだけでは不安なので、30MP27・OTL同様のゼロバイアス電流値も調べたい。そこまでやるなら、テキトーなシングルアンプ実験で、増幅度やNois、G1電流まで測定する覚悟してるけど・・・大変だコリャ。
頭冷やしたい・・・は、言い訳。選別方法のいいアイデアが浮かばないのです。
