UY-807系＆US8P出力管シングル実験機
1992/10～
目次
始まりはUY-807
UY-807・ULシングル実験
UY-807・三結シングル実験
その他管種（一部）
さて、2B33・ULシングルをば
はじめに
貧乏性・・・いや貧乏そのものですから、作品ををホイホイ拵えるワケに行かず、でもタマいぢりはしたい。
前回のPP実験結果から「PP完成品」を手掛けるのではなく、殆どを流用してシングル実験機に変えます。812Aや4B13の実験に使ったU-808があるので新たな出費は少ない・・・はず。PP実験で試したタマをそのまま使えば・・・以下同文。
始まりはUY-807
工業高校生時分に関わった思ひ出深きタマ。無線ではなく、モノラル・プッシュプルアンプを作りました。音を聞くためではなく、作りたかったから作ったアンプだったような。

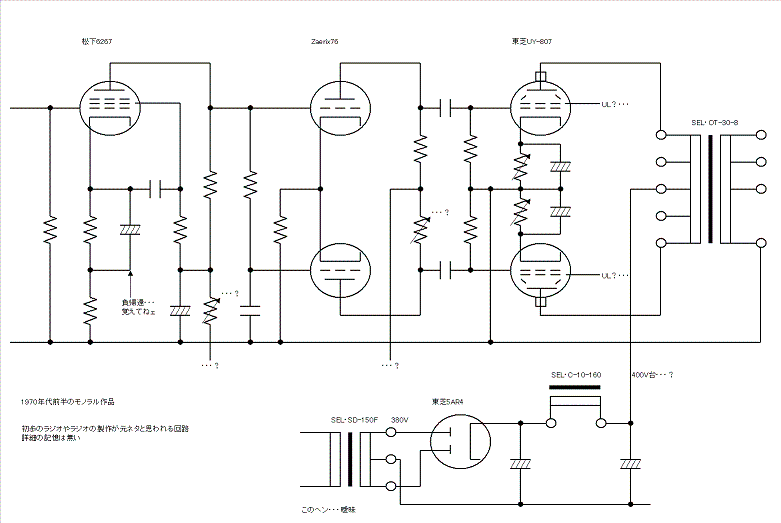

記憶しているモノアンプの基本回路をココに。
その後、一度リフォームを経て・・・解体。トランスを使いまわして、前回のUS8P出力管PP実験機に生まれ変わりました。なお、UY807の片割れは事故でCAP脱落の大怪我、再起不能です。合掌・・・。

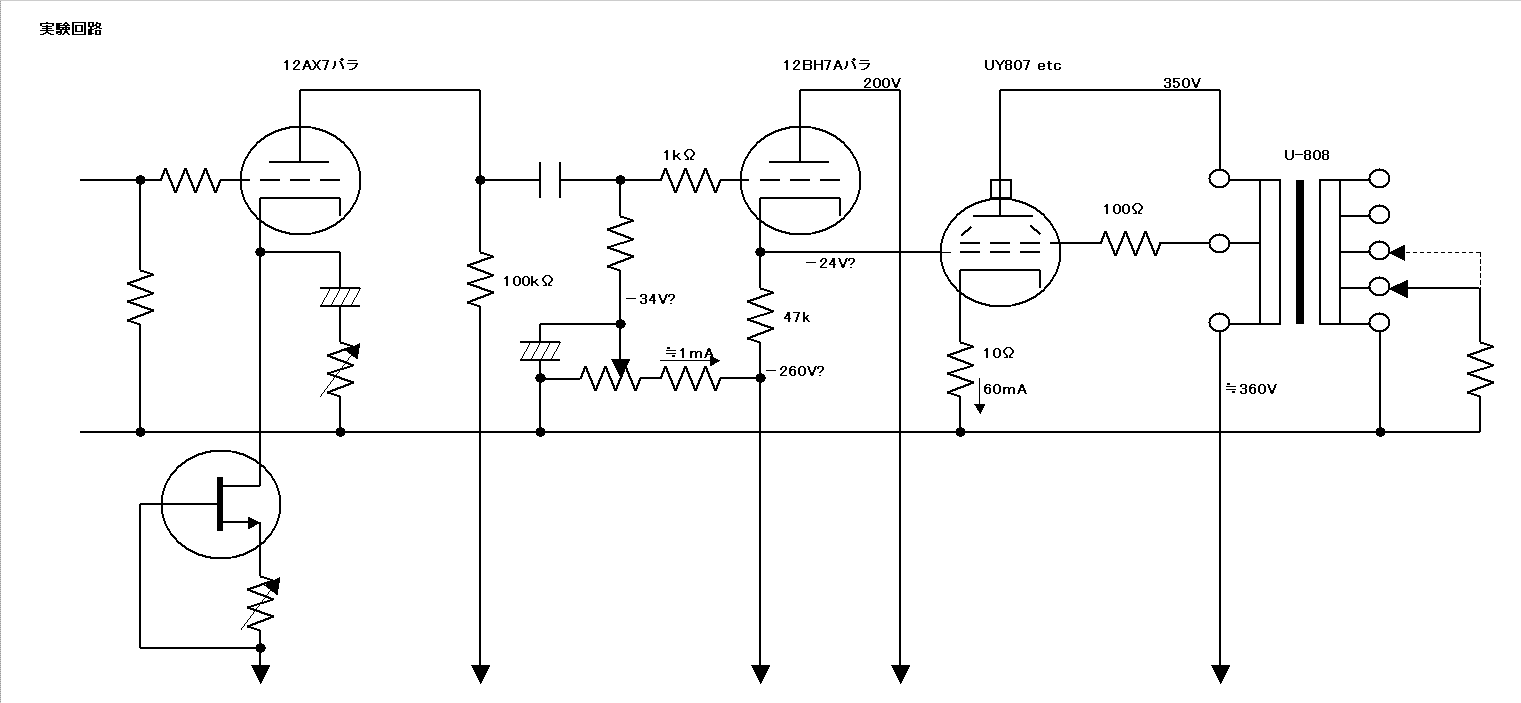

Part1のpp実験回路をシングルに変えた際、初段の定電流回路を温存し、積極的歪み打消しを意図しました。
掟破りですが、Eb＝Ec2＝350VのUL接続です。「大丈夫」という根拠は希薄ですが、807の3結pp動作例がEb＝Ec2＝400Vちゅうのはご存知ですか？。ならば、多結300Vとの中間でど～やろ？、てな判断に過ぎませんが。
我田引水的理屈を言えば、G2が最も「高電圧」にさらされるのは３結だと思うのです。負荷線上の動作点を想像すれば、「常に」Pと同電位なのですから。標準多結はその点、対K電圧が固定されているわけで、楽・・・な筈なのですが、負荷線上のebmin時には結構な大電流がG2を襲うわけです。ULは、40～50％の巻き数比のタップに生じる電圧の変化巾を考えれば・・・いかにもその中間っぽい。
では、その塩梅は？・・・すみません、好かぬ言葉ですが自己責任ですね。あるいはタマ個体次第・・・ちゅう感じもします。
UY-807・ULシングル実験
手書きで薄いのはご勘弁を。掟破り350V・ULで8W超。RL=3.5kΩでは9W超えるが歪みも増えるので、こちらのRL=5kΩを好む。前段は12AX7パラ、電流を相当絞って2nd打消しを行った特性。UY-807のドライブ電圧歪みカーブを併記しております。「↑印」が歪み最小点を探ったレベル。
全段利得は24dbなので、6db内外の負帰還が頃合でしょう、本音は10dbくらいかけたい。
なお測定は「1kHz」1本で通しており、100Hzや10kHzの記録は残しておりません。U-808では帯域端での打ち消し外れが予想されるので、初めから念頭に無かった模様。本番では、当時？新製品だったタンゴXE20Sに期待してた記憶。
同一出力段の「低歪み」ドライブ。X7のバイアスを加減し「↑点」での最小歪みを得たうえに、バイパスされないカソード抵抗による電流帰還を加えたもの。本題ではないが、なぜかX7自身の2ndが減少した感じ。
UY-807ULの「丸裸」はこんなモンか。なお、実験のため？の実験で、全段利得を20dbに抑えています。
実験中の写真を探している。撮ったはずなんだがなあ・・・。
3行空けのために・・・こげなことを
UY-807・三結シングル実験

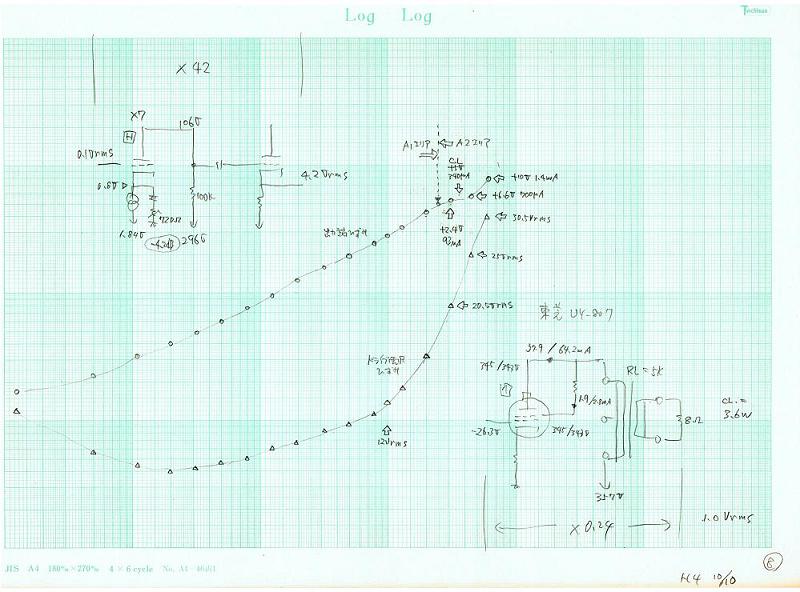

参考資料(8)。3結の低歪みドライブ、同様に全段利得は20db。2.5WまでがA1級領域で、多分遊び電流過多か。ただし、以降のA2領域にはそれが必要。
オシロ観測の正ドライブピーク電圧も見てたんですねえ。Ig値は何で測ってたんだろう？、メモに残してない。更に惜しむらくは、G1電圧の変移も記録すべきだった。

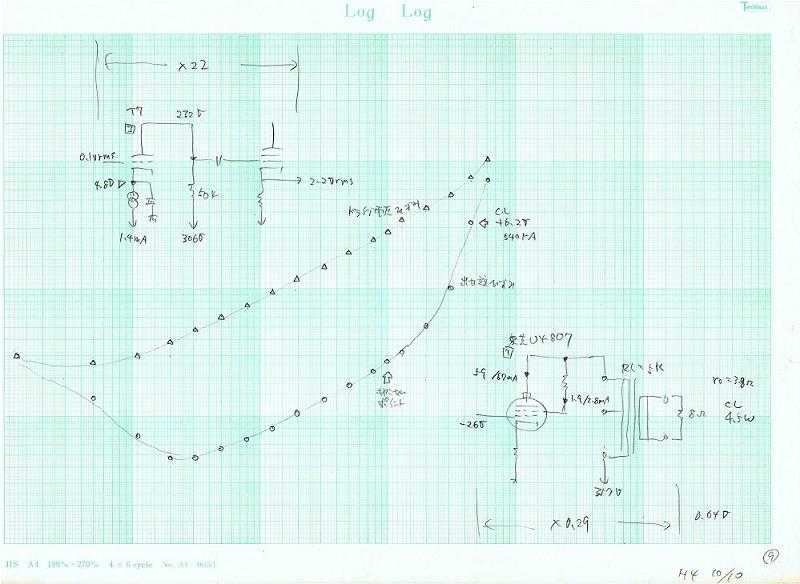

参考資料(9)。3結の歪み打ち消しドライブ。最大出力は3.6→4.5Wに。
なお、これ以降の初段は12AT7パラに、負荷抵抗値も100→50kΩへと変更。2次歪みの増量？を目論んでいたかと記憶。

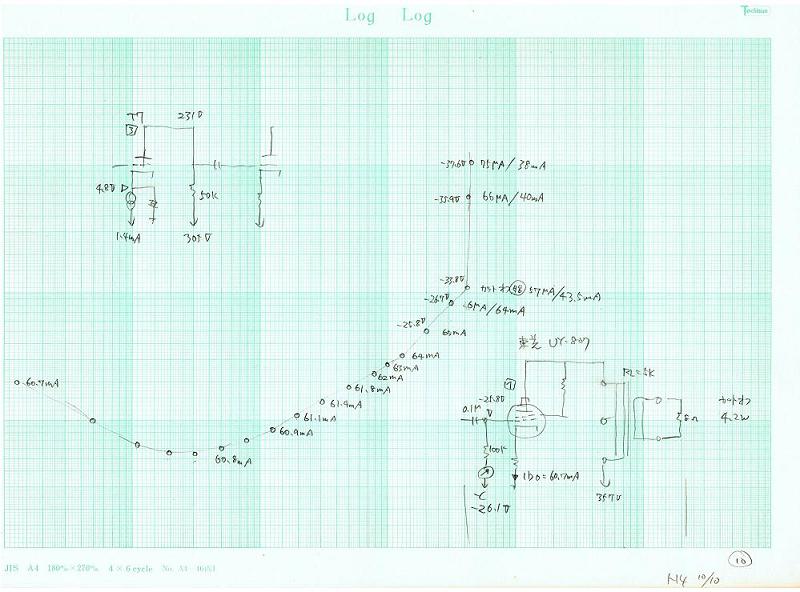

参考資料(10)。3結のCR結合ドライブ。3～4Wでの動作点移動を見た。Ibo≒50ｍAでも見てみりゃ良かった気がした。
測定項目が偏っているので、総合的判断には不足と承知しております。ただ、無帰還やら高DF値には拘っておりません。単純にパワーが出るULを本命にします。
その他管種（一部）
ソケットを替えてUS8P出力管の幾つかを試しました。

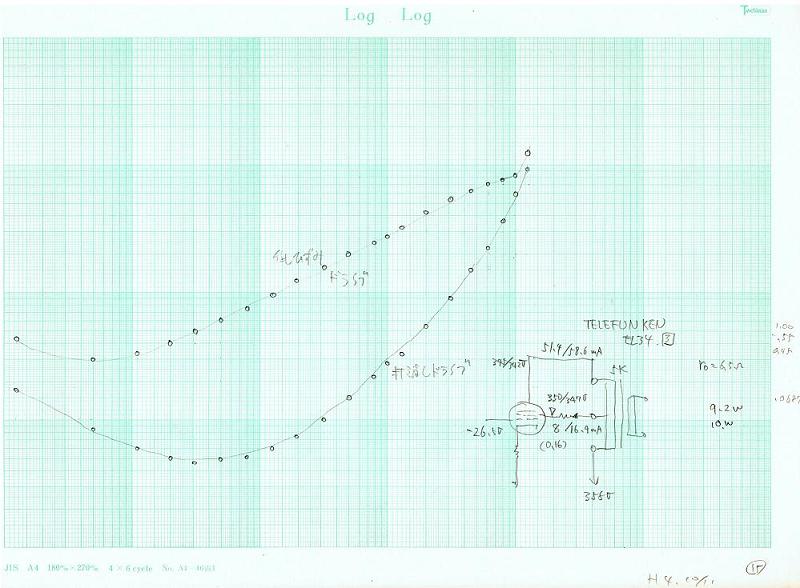

参考資料(15)。EL34・TELEFUNKENのUL。歪み打ち消しの“有り”と“無し”の2本立て併記。UY-807ULとほぼ同一動作条件ですが、パワーが出ますなあ。
試料サンプル唯一の5極管・・・だからかどうかは解らぬが、Ic2/Ib（Ip＋Ic2）は大きく10％超。だからなんなのさ。

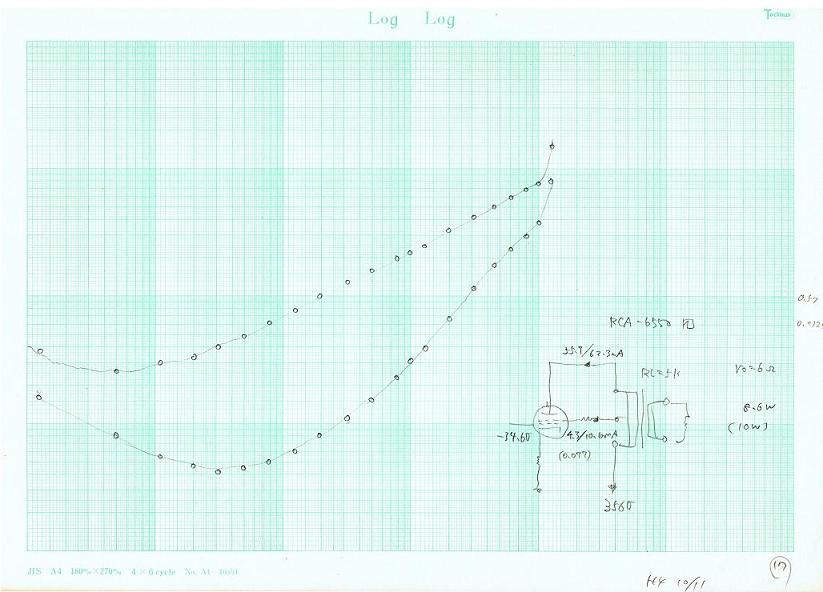

参考資料(17)。6550・RCAダルマ管のUL。似たようなモンか。いや、打ち消し5W以上のカーブはEL34とは若干違うが、多数サンプルを見ないと。

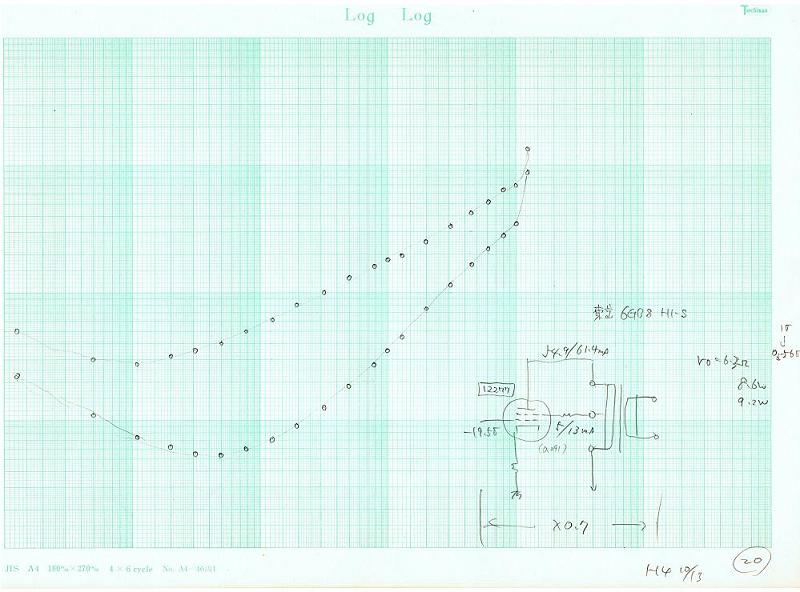

参考資料(20)。6GB8・Hi-FiのUL。似たようなモンだが、さすがにバイアスは浅く出力段の利得は－3db。おっと、(15)EL34からソレを見てない・・・片手落ちですな。
打ち消し無しの歪みは少ない。ただ、多数サンプルを調べないと何とも・・・。
まあ、こんなペースで資料を40枚得ました。紹介した以外に「おっ、コレは！」と感じたネタで別構想練ってます。
さて、2B33・ULシングルをば
先に述べたように、東芝UY-807が残存1本です。補修・追加も考えましたが、結局は類似他品種の収集に目が行って、可哀想に「寡婦」のまま・・・いや「鰥夫」かもしれないが。ソレはさておき、集めたUY5Pソケット適合の類似管種で、例の「着せ替えゴッコ」も楽しむ所存です。
ひとつ恨み言で恐縮ですが、本件構想の初期には平田電機タンゴが健在でした。出力トランスにXE20S、電源トランスにはME-195を考えてましたが、今となっては果たせぬ夢となってしまいましたね。計画変更で余った平田電機MX-205と、後年収集できた平田電機U-808でやりましょう。なお、ISOタンゴ廃業前の駆け込み注文で入手できたXE20Sとの性能比較はやりたいと考えます。
コレクター期の果てに・・・その1。

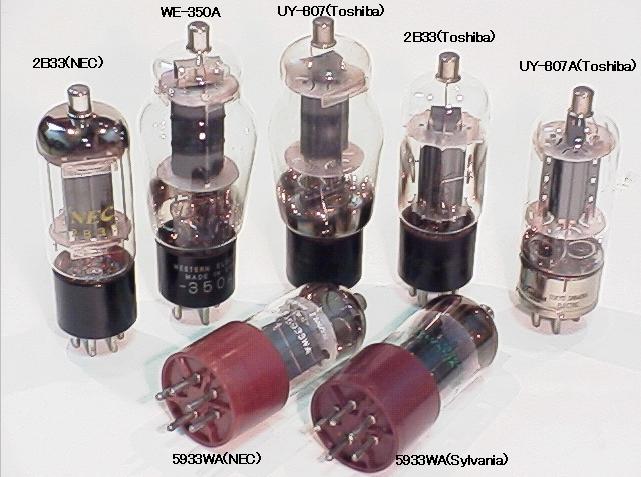

「UY-807A」で検索したら『一式戦闘機「隼」研究所－電気系構造』ちゅうのにも当たりました。オーディオ用途しか考えていませんでしたが、軍用通信機向けに開発された日本の独自管だそうです。入手したのは、Toshibaロゴだから戦後の生産品でしょう。
コレクター期の果てに・・・その2。

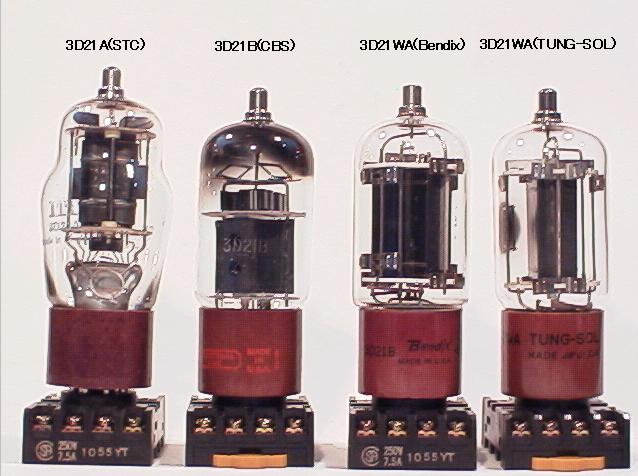

3D21のお仲間ですが、左端のはPp＝15Wなので動作条件を変えねば。いや、それより足元が違うぞ。あのコンパチ構想をやるしかない。レーダー管の能力は出せそうもないが、そもそも何でこんなの買ったンか解らぬ。
本件からの派生ネタその1、「2B33シングル」はぢめました。20150502～
