不平衡→平衡変換冶具
20131002～
目次
NJM5532DD版
OPA445AP版 20131026～
今後の見通し 2013****～
****
****
***
***
はじめに
ここ2～3年前から利用させていただいている、ぺるけさんやAyumiさんのご著書・HPに触れてから、必要性を痛感した冶具です。開示されている部品・回路に従っていないのは捻くれた考え方によるものですが、基本部分だけは拝借してるという・・・。
NJM5532DD版

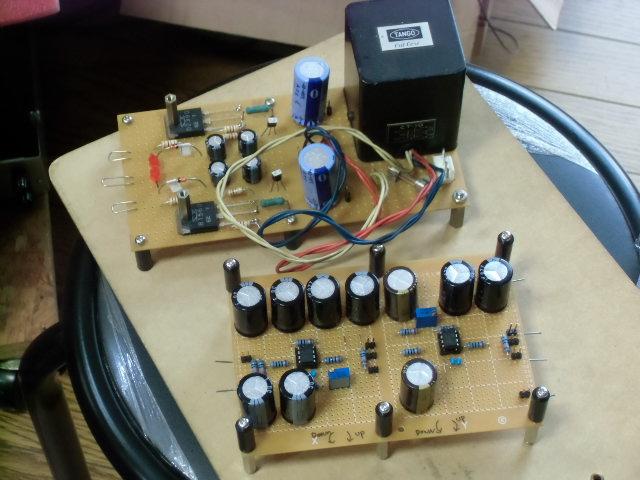

お試し程度のつもりで拵えた、ラフな造作。とてもアップには耐えられないのです。50BM8pp実験に使用中。
役得JUNK？、拾い物のJNM5532DDを使用。実は2.54mmピッチ基板も、8DIPと言うのか・・・OPアンプ工作も初めて。

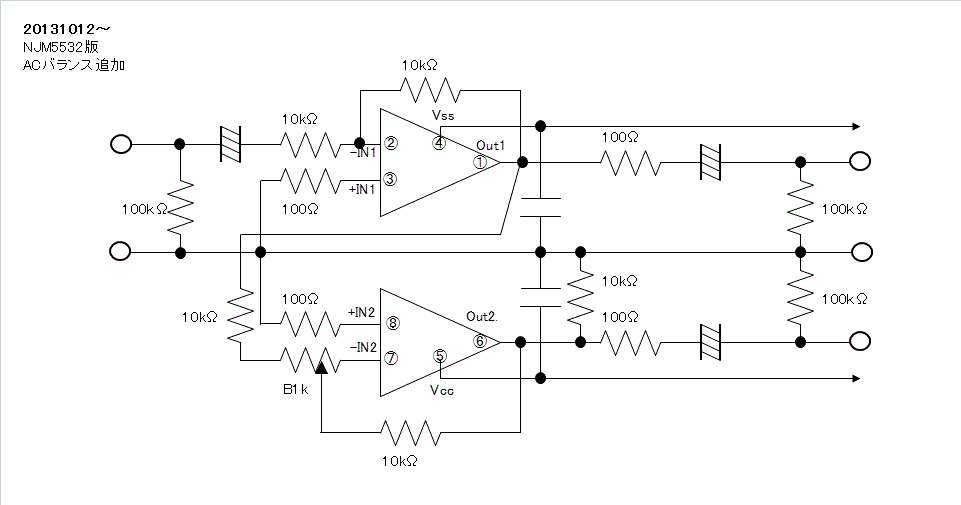

正逆両回路を反転増幅回路にした理由は・・・明らかではない。非反転より安定と「聞いた」からかなあ。±15V電源はLUXKIT・M-6P使用です。

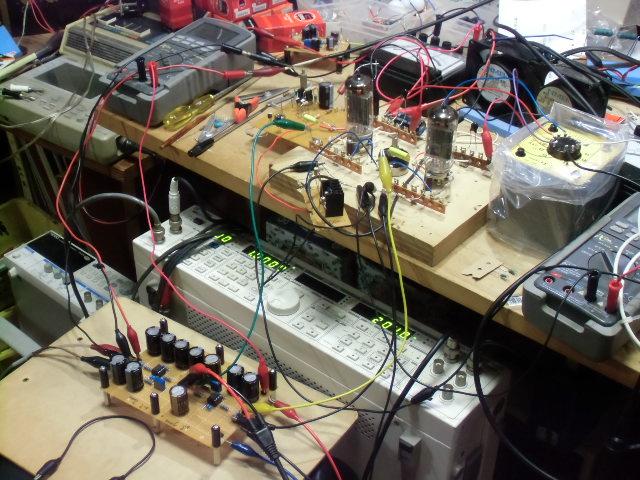

う～ん、これがスルーレイトのマジックか。聞いてはいたが、目の前のオシロ画面で見るのは初めて、もう・・・始めてづくし。BA15218では目的の性能が得られず。
8行空けのために・・・こげなことを
NJM5532DDでも、1Vrms・500kHz波形が危うい正弦波。

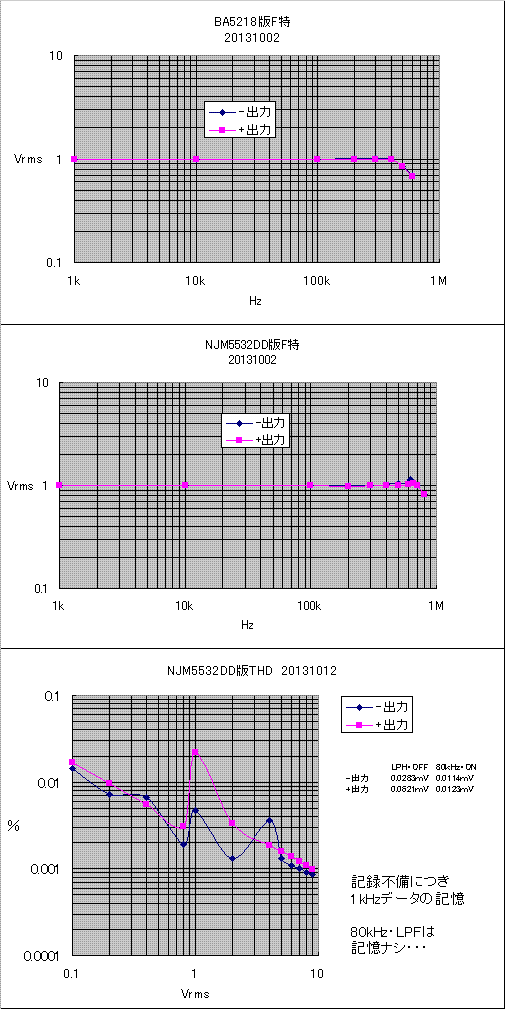

5532版歪み率の（書き忘れ、1kHzです）カーブが変だ。MAK-6630のLPF入れ忘れか？。忘れ物の多い測定ですなあ。

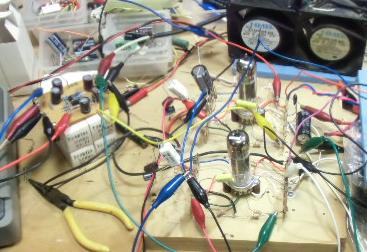

50BM8pp実験ではコレで出力段をドライブしてみました。最大出力までは得られなかったものの、とても有用だと実感しました。更なるパワーアップを考えました。
3行空けのために・・・こげなことを
OPA445AP版
20131026～

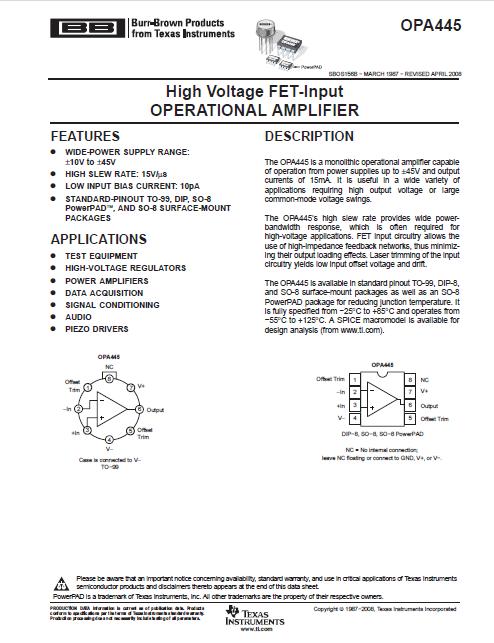

8DIP形状で入手可能な、多分最高電圧？のOPアンプ。＠1240円(RS)なのは堪えることにした。
「ＡＲＩＴＯ＠伊吹南麓」さんによる、タマアンプへの応用例がありますね。
「6C19P 8パラ シングルOTLアンプ」
5532版とは異なり。「非反転→反転」構成。いや、単に試してみただけで、その差異を熟考したのではありません。
上はコレ専用に拵えた±37V(中途半端だが)電源。「測定用冶具」としての意匠を決めたいが、まだ裸。
非反転側利得調整範囲は＋5.42～14.96dbでした。これを＋10.00dbに設定しての反転側の利得調整範囲は＋8.36～11.64dbです。

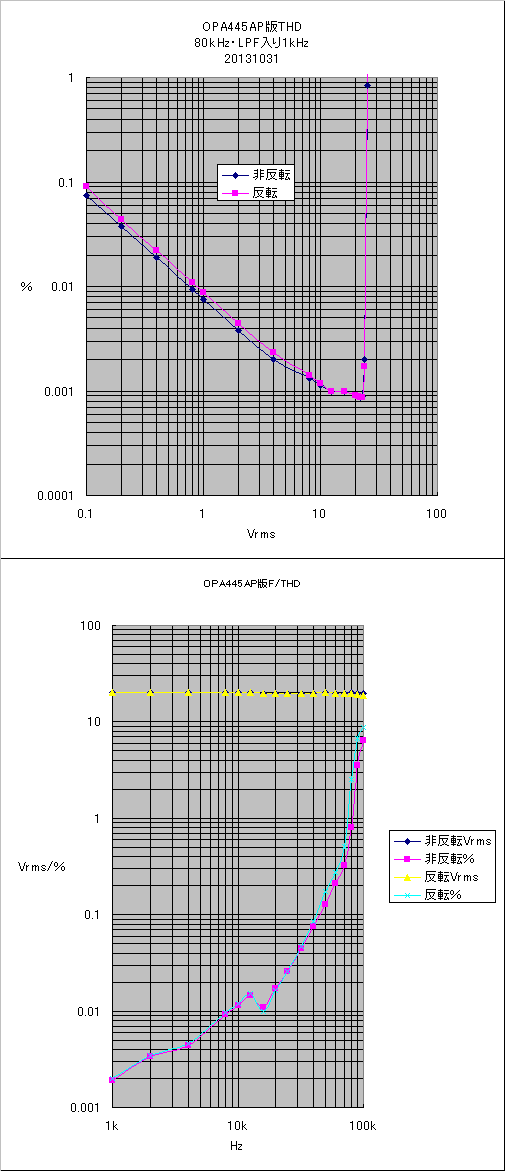

20Vrmsなら充分・・・かと思いきや、50kHz以上ではチップが熱いし、THD値指示に微増傾向が現れる。ここらまでなら、OPT付きタマアンプなら実用に足ると信じる。
17行空けのために・・・こげなことを
おっと、1Vrms程でのF特は見てなかった。片手落ちだなあ。
OPA445版での50R-P28全段差動PP++実験。
3行空けのために・・・こげなことを
今後の見通し
2013****～
まずはシャーシですね。ソレらしくBNC端子の入出力を設けて。

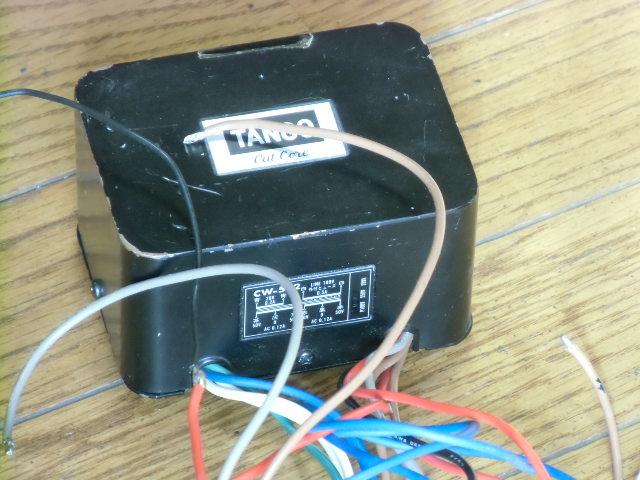

本件に絡むだろうネタですが、平田電機タンゴのCW-502を名古屋の中古ショップで入手（11/14・2850円）。50～0～50V・DC0.1A×2組で、応用が利きそうです。ただ、OPA445APの最大定格が±45Vですし、標準的動作では±40Vでしょうね。現状の±37Vとの差はあまり無いでしょう。2巻線有るので、AC100V×2で±100V超のディスクリート回路の方が相応しいかもしれません。
先送りの検討事項でしかない・・・
高出力電圧ブースターの、簡易型「じゃない方」に使用。ぞんざいでアテヅッポウなアプローチだったからだろう、先が見通し難い実験レベルのまま・・・停滞。のちの簡易型が先行して完成。ただし、このCW-502は使ってないし・・・不平衡→平衡変換機能は組み込まなかった。思い付きの実験はしたンですが、両立できる（切り替えのカラクリ）プランそのものが初めっから念頭に無かったので・・・改造する決断に至らず。なんだか「今後の見通し」を書いていないなあ・・・ここ。
