c コンパスで角度の転写

　最も実用的な方法は、消失点を求めずに直接傾斜の角度を転写する方法です。
　下の写真の様に現場で垂直線からの角度にコンパスを開いて合わせます。
　そしてそのコンパスを紙面においてその角度を写して、作図します。

 消失点を求めたいのならば、紙上に写した傾斜線の延長戦とアイレベルの交点になります。
あるいは上の写真であれば一階の屋根の傾斜線も同様の方法で写して、先の二階の屋根の
傾斜線との交点が消失点となります。　このように写生紙の上で消失点が得られます。

5 三点透視図法

二点透視図法では消失点が左右でしたが、正面をみるのだはなく、見上げたり、見下ろしたりして

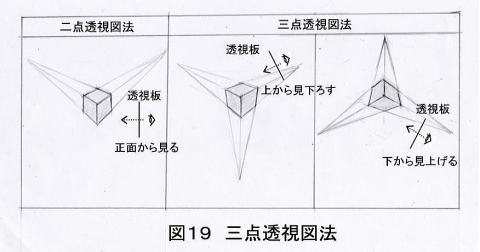

透視面そのものがが傾くと、下図のように上または下の縦方向にも消失点が生じます。
消失点が左右に加え、縦方向にもできるので、三点透視図法と呼ばれています。



　なぜこのようになるのか次に説明します。
