黒田式新バイアス検証PP実験アンプ
20140304〜
目次
黒田式新バイアス回路のおさらい
実験機・基礎段階 20140304〜
実験機・本番 20140409〜
OPT単体測定 20140424〜
CasCompアンプ実験 20140627〜
***
***
はじめに
昨年来、タンゴトランスの収集に努めておりましたが、過日首都圏勤務時代の先輩から、幾つかのOPTを譲り受ける機会がございました。ISOタンゴのU-405とFX-40-5、そして橋本・HWC-30-5です。
贅沢な死蔵品ですが、LUX・OY-15-5と、TAMURA・F-683も眠っております。全て5kΩppでして、OPTの性能比較が出来ると考えました。そして、最適・・・では無いかも知れませんが、平田電機タンゴのMS-250（中古）PTが加わり、本実験に踏み出した次第です。
黒田式新バイアス回路のおさらい

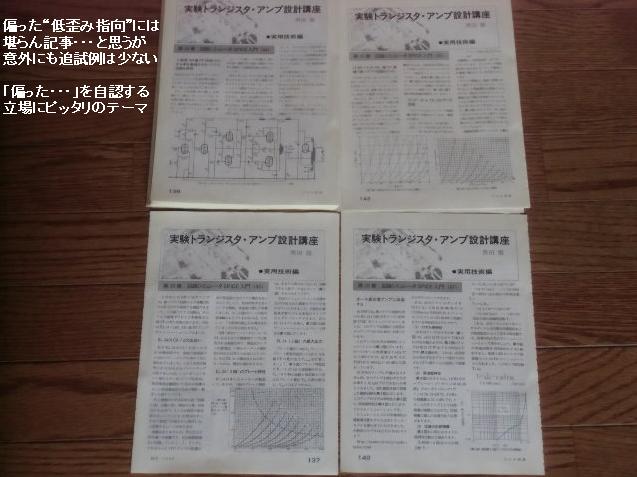

黒田徹氏による、ラ技2006年8〜11月号の「実験トランジスタ・アンプ講座 ●実用技術編 第10章 回路シミュレータSPICE入門（44）〜（47）」が本件の基礎です。記事の目的からして当然なのですが、シミュレータの活用・応用に主眼が置かれます。
幾つかのテーマの中でも珍しく、実験（9月号）がなされています。そこで遭遇する、シミュレーション結果と実測結果との相違には、黒田氏も苦労された顛末が述べられておられ、興味深いものがあります。

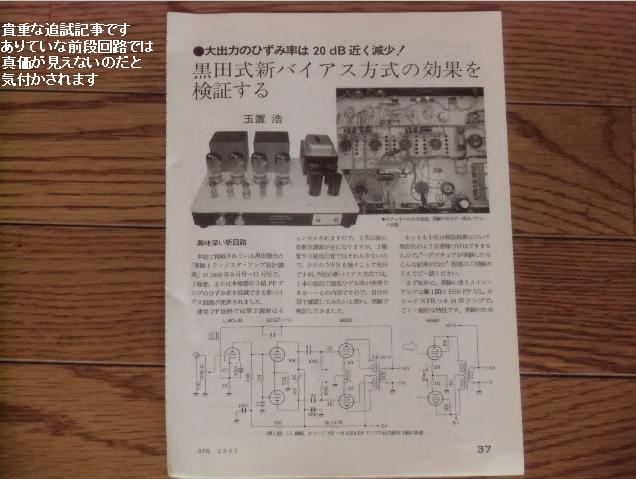

翌2007年4月号で、玉置浩氏による検証記事と、黒田氏ご本人による感想が掲載されています。そこでは黒田氏の「シミュレーション結果」の性能までには至らない状況が報告されています。黒田氏の感想に「出力段のみの単段PPアンプを製作し・・・」のくだりからは、旧来のPPアンプ回路での検証では「新バイアス方式」の実態がつかめないのでは？・・・との懸念をお感じなのだな、と思います。
50BM8ppや50RP28ppなどの実験でOPアンプドライブを試しているのは、黒田氏の意図を汲んだアプローチのつもりではありますが、それでも見込みが甘かったようです。この回路の実力・実態はまだまだ深いところに潜んでいる気がするのです。
黒田氏のシミュレーションではAB級領域での効果を述べられておられますが、実験では小出力時のA級動作でも効く印象があります。それを明確に調べる為には更なる低雑音化を図らねばならず、アタマが痛い。
ある程度「腑に落ちた」結果が出るまでは、最終形態・回路は考えにくい（OPT選びにまで及ぶ）のですが、さすがにOPアンプドライブそのままで完成させるのは避けたい気がします。しかし、それはどんな回路なのか・・・実験しながら妄想してみましょう。

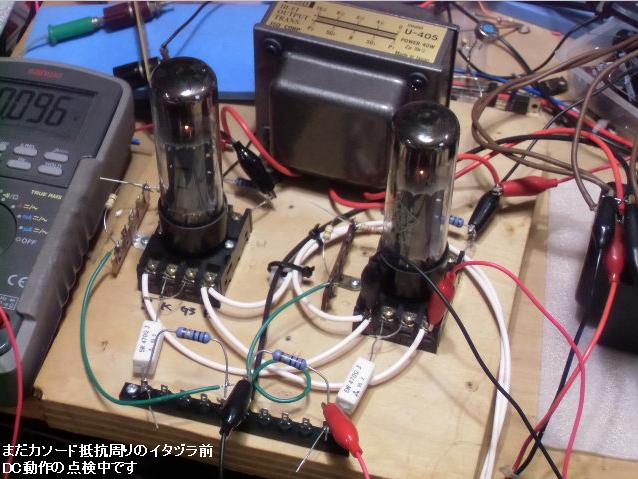

実験機・基礎段階
20140304〜
「甘く」考えていました。
3行空けのために・・・こげなことを
実験機・本番
20140409〜
「甘かった」と実感。
3行空けのために・・・こげなことを

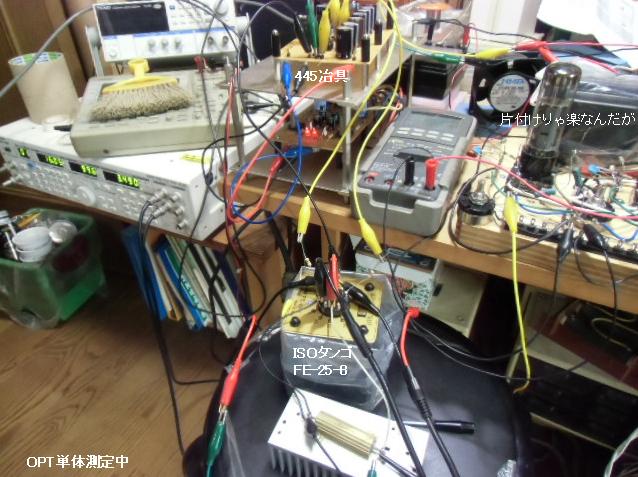

OPT単体測定
20140424〜
「辛い」・・・実験ペースも遅滞気味。
↑ 注：カラい。「つらい」とも読めます。「辛い」・・・実験ペースも遅滞気味。
3行空けのために・・・こげなことを
CasCompアンプ実験
20140627〜
苦い（にがい）・・・だろうなあ。
苦（にが）かったし、苦しんだのです。低歪み「新バイアス」PP出力段のドライブにはこれが合う！・・・と、思ったんですけど・・・。
