管球式ブースターアンプ

1982〜


目次

電圧増幅部
カソホロ直結ドライブユニット
***
***
****
***
***


はじめに

二台一組

812A実験用に拵えたもの。シングル出力段の「真の歪み率」が知りたいと考えるようになったのも、この頃からでしょう。いわゆる2次高超波歪みの打消しの無い、ナマの歪みを。

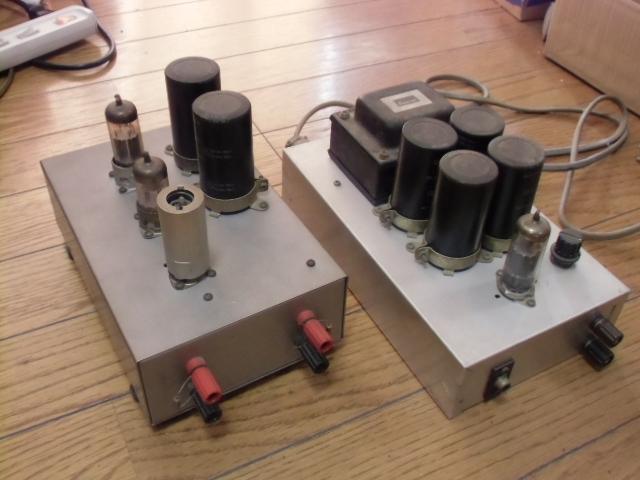

左が電圧増幅部、右がカソホロ部。


電圧増幅部

***〜

****

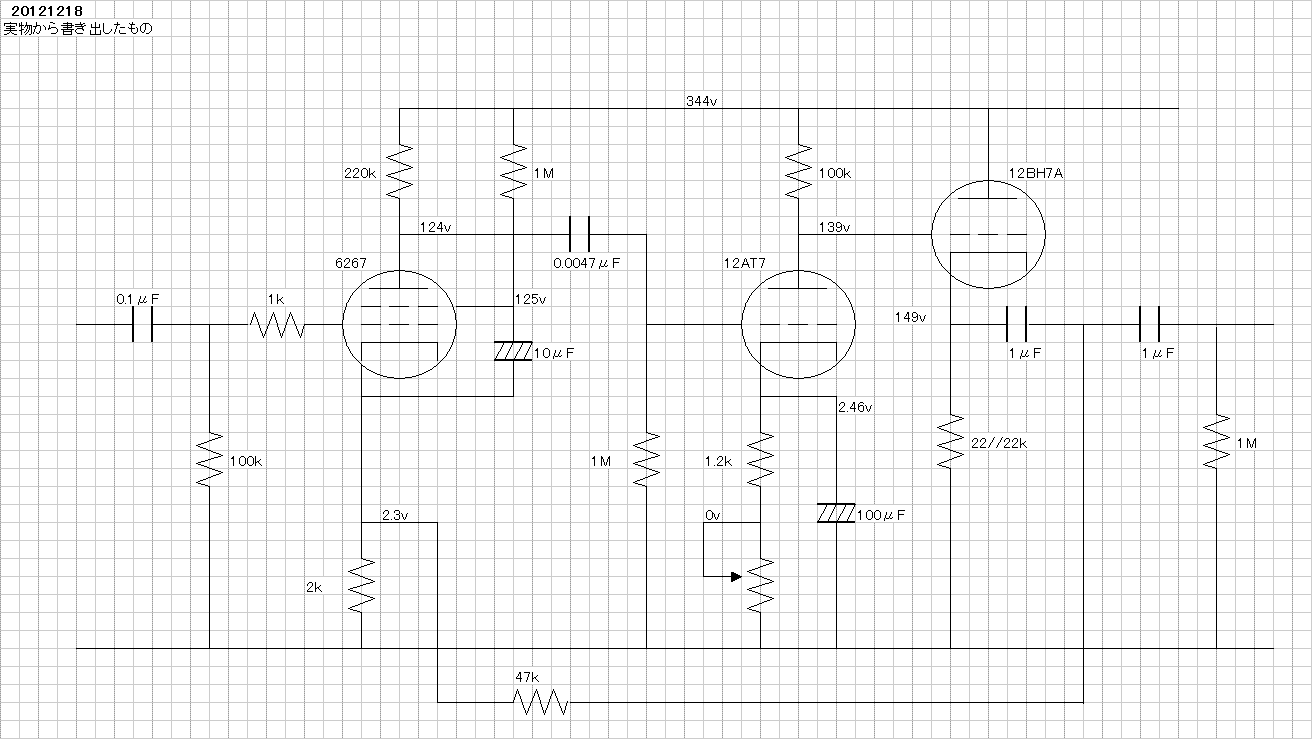

管球ブースター1.回路 あまり芸の無い回路・・・初段のカソードバイパスを省いて、随分損してるかも知れぬ。でも、帰還抵抗値がカソホロの重荷にならぬよう考えてた記憶もある。

****

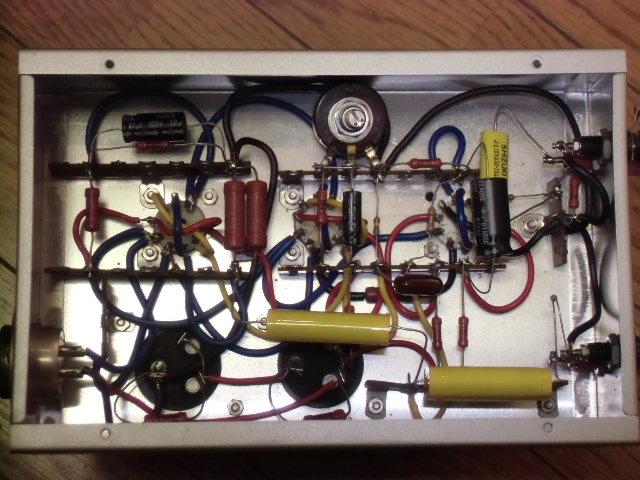

中身 同じく芸の無い造作・・・

****

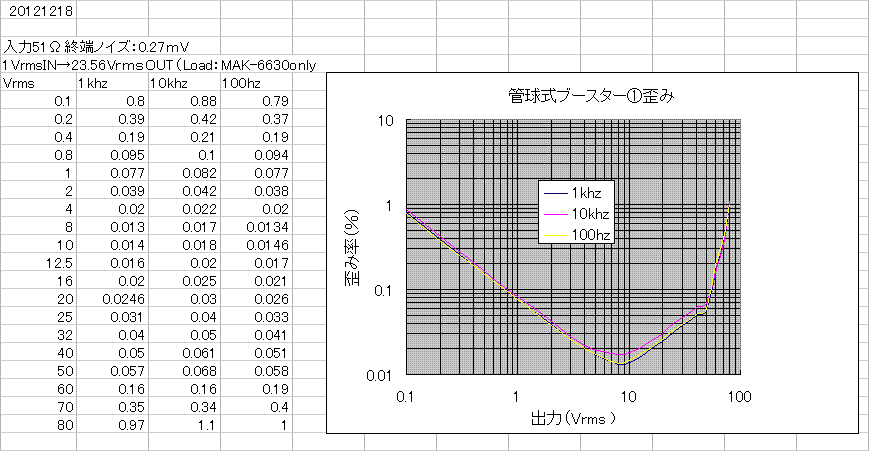

管球ブースター@歪み 久々に調べてみますと、当初の性能は維持されてると見た。ギリギリ50Vrmsまでなら普通のシングル出力段の「お相手」になれる。

負荷=100kΩ(MAK-6630)に対し、A≒23.6倍(27.4db)、Noise≒0.27mVrms・・・は、フツーかなあ。

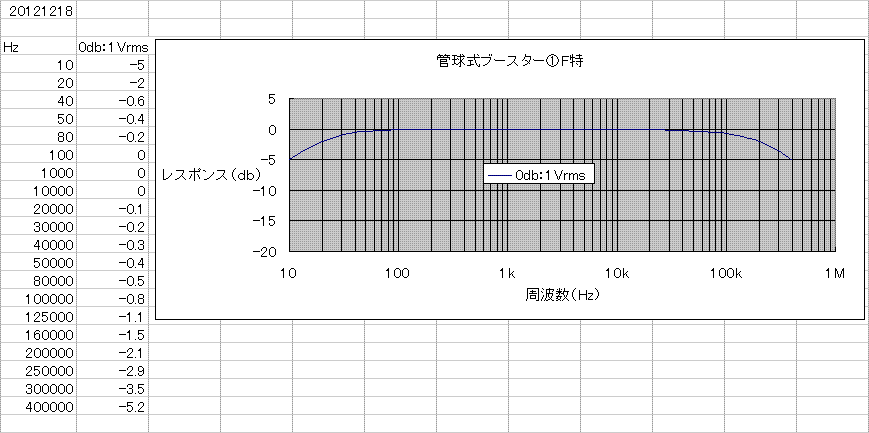

管球ブースター1.F特 久々に調べてみますと、当初の性能は維持されてると見た。とても広帯域とはいえませんが普通のシングル出力段の「お相手」にはなれる。

****

工事中 「出来損ないプリ」の電源部を流用。

****

3行空けのために・・・こげなことを

管球ブースター1.歪み10kΩ 4B20実験を想定した特性。さすがにキツイ。40Vrmsが精一杯。

負荷=10kΩ//100kΩ(MAK-6630)

3行空けのために・・・こげなことを

************

このページのトップへ


カソホロ直結ドライブユニット

****〜

****

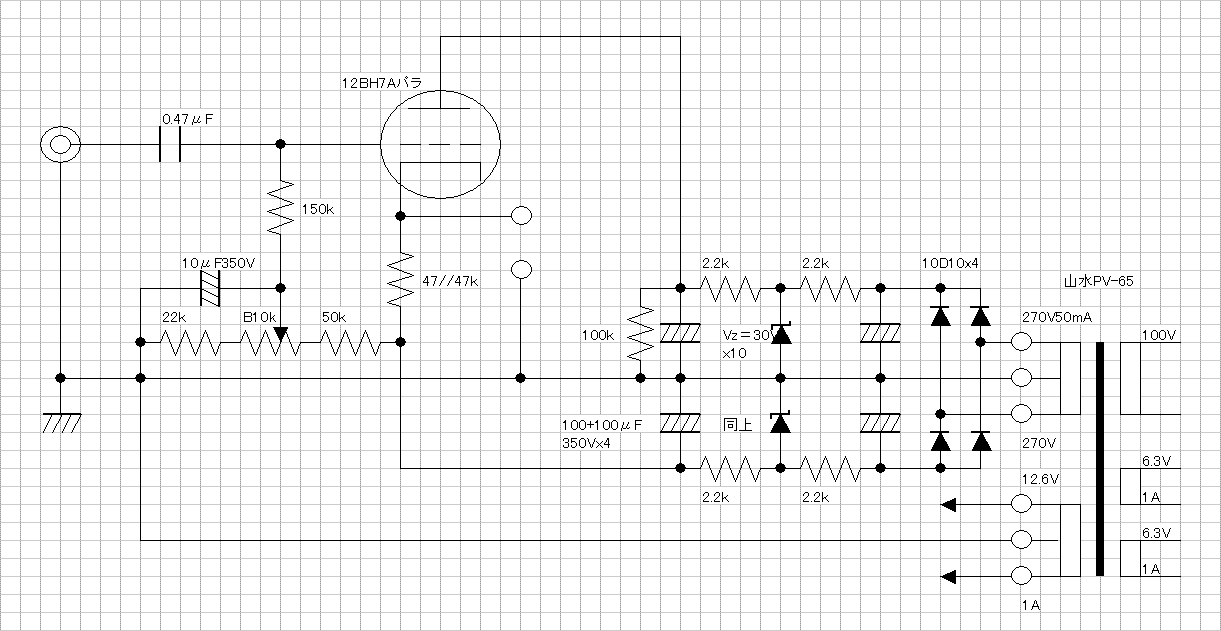

管球ブースター2.回路 これまた芸の無い回路・・・。

****

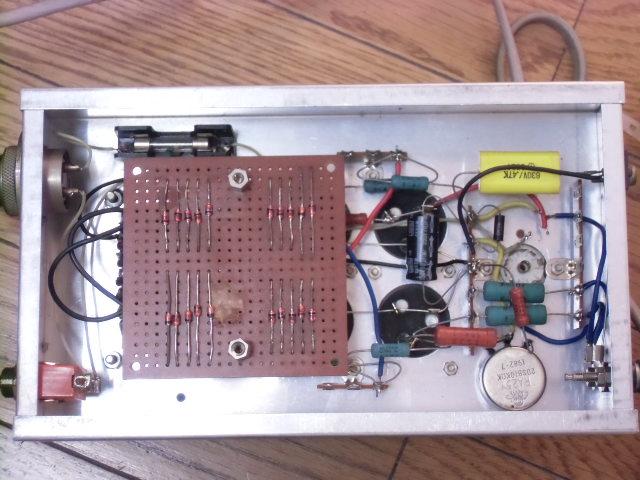

中身 同じく・・・。

なぜかタマの配線が外されているが、事情は思い出せぬ。

3行空けのために・・・こげなことを

工事中 以下、工事中。

****

3行空けのために・・・こげなことを

この後、TRブースターアンプ不平衡→平衡変換冶具高出力電圧ブースターなど・・・似たよ〜なモンを拵えましたな。おお、広帯域「風」バッファは電圧利得が無いけれど、電流?ブースターと言いたいのです。ところでSEPPドライブ冶具は・・・ちと違うか。
